今天我们来看一下不同的U.2产品的一个非常特别的组合。更准确地说，我们在将Crucial P1 1TB M.2 NVMe Gen3 x4固态硬盘 通过ICY DOCK EZConvert MB705M2P-B 转换成U.2硬盘，然后把该U.2硬盘放入ICY DOCK ToughArmor MB601VK-B U.2热插拔硬盘抽取盒并使用Delock miniSAS（SFF-8643）转U. 2的连接线通过華擎 U.2套件与華擎 X299 Taichi XE Intel LGA 2066 主板连接。听起来很复杂，但热插拔更换硬盘的速度真的很快！

但让我们从头开始，U.2是一个可以像SATA接口一样通过数据连接的接口。因此，如果你使用华擎X399 Taichi主板，并且已经有了U.2接口，你可以通过它直接连接U.2 NVM Gen3 x4 SSD或SAS SSD。 如果你的主板上还没有U.2接口，你可以用华擎U.2套件非常便宜地升级它（不到30欧元）。如果你想把PCIe Gen3 x4 M.2 SSD连接到U.2端口，你可以使用ICY DOCK EZConvert MB705M2P-B U.2硬盘转接盒。如果整个过程需要使用热插拔功能，那可以搭配ICY DOCK ToughArmor MB601VK-B NVMe硬盘抽取盒。我们已经测试过这个令人兴奋的U.2解决方案

ICY DOCK EZConvert MB705M2P-B U.2 硬盘转换盒包装在坚固的盒子中，包含螺丝和组装说明以及导热垫。

ICY DOCK ToughArmor MB601VK-B U.2硬盘抽取盒也装在一个中性纸板箱中，除了螺丝外，里面还包含说明书和两个钥匙。

华擎U.2套件的彩色包装盒包含NVMe M.2转U.2转换盒以及一份手册。

现在让我们详细看看规格。

制造商：ICY DOCK艾西达克

型号：MB705M2P-B

支持硬盘尺寸：1 x M / B +M key M.2 PCIe NVMe SSD2230/2242/2260/2280

兼容硬盘类型：NVMe M.2

主机接口：1 x SFF-8639

是否兼容热插拔：是

结构/材料：金属与部分ABS塑料

产品尺寸（长x宽x高）：70.0 x 9.5 x 101.0mm

产品净重：67g（含包装99.5g）

认证：CE, RoHS, REACH

湿度：5%~65% RH

工作温度：0°C - 60°C (32°F - 140°F)

保修年限：3年

制造商：ICY DOCK艾西达克

型号： MB601VK-B

支持的硬盘：NVMe SSD或SAS/SATA SSD/HDD

NVMe U.2 主机是操作 NVMe、SAS 或 SATA 驱动器所必需的

适用装置空间：3.5" 装置空间

主机接口：U.2接口 (SFF-8639)

数据接口：1x SATA 15pin电源接口

最大传输率：NVMe高达32Gb/s

兼容热插拔：是

硬盘LED指示灯：硬盘通电：恒亮绿色；硬盘运行：闪烁绿色

结构/材料：全金属

产品尺寸（长x宽x高）：138.7x 101.2 x 25.4mm

产品净重：399g

硬盘防护：2段式钥匙锁

制造商：华擎

型号：U.2 90-CXG5A0-00UANZ

连接器：1 x Mini-SAS HD接口（支持U.2 PCIe 3.0 x4 SSD）

接口：M.2（NGFF）PCI Express x4接口/支持Gen3 x4数据传输率高达32 Gb/s 兼容2260 M.2插槽

操作系统：Microsoft Windows 10 64位/Windows 8.1 64位/Windows 7 64位/Windows 7 32位

产品尺寸：59mm x 22mm

让我们再从U.2 EZConvert开始，这是一个几乎全黑的金属外壳，上面有ICY DOCK的标。

ICY DOCK EZConvert MB705M2P-B基本上由两个金属外壳组成，下半部分包含一些组件、一个固定夹和通风孔。上半部分只是简单地夹住机壳的下半部分，并通过散热垫为NVMe SSD散热。

安装PCIe Gen3 x4固态硬盘，在我们的案例中使用的是Crucial P1 1TB M.2 NVMe固态硬盘，这个安装过程是非常容易的，因为你只需将它插入M.2插槽，稍稍倾斜插入即可。

然后卡入固定卡扣。

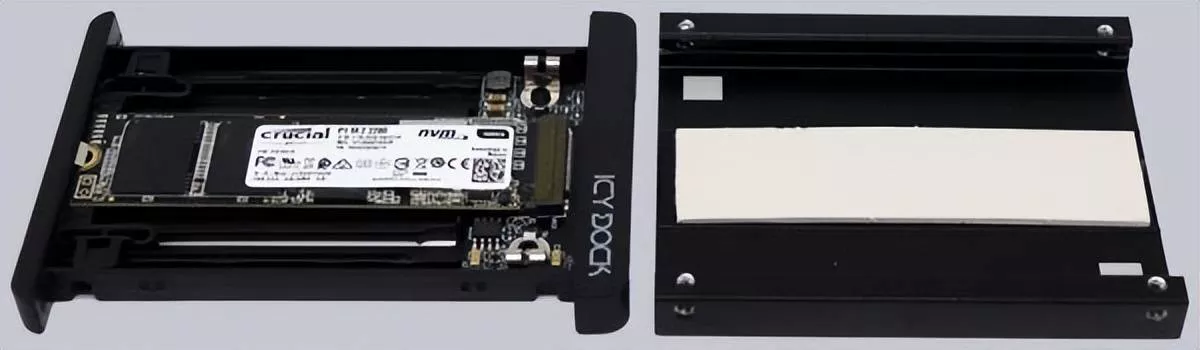

现在将导热垫安装到外壳的上半部分。

两个金属部分可以再次组装在一起--这再简单不过了! 下图显示了SFF8639 U.2接口，它看起来SATA接口很像，但具有用于SAS或SAS4（SAS x4）、SATA、SATAe和ePCIe的附加引脚，最多支持4个PCIe通道。

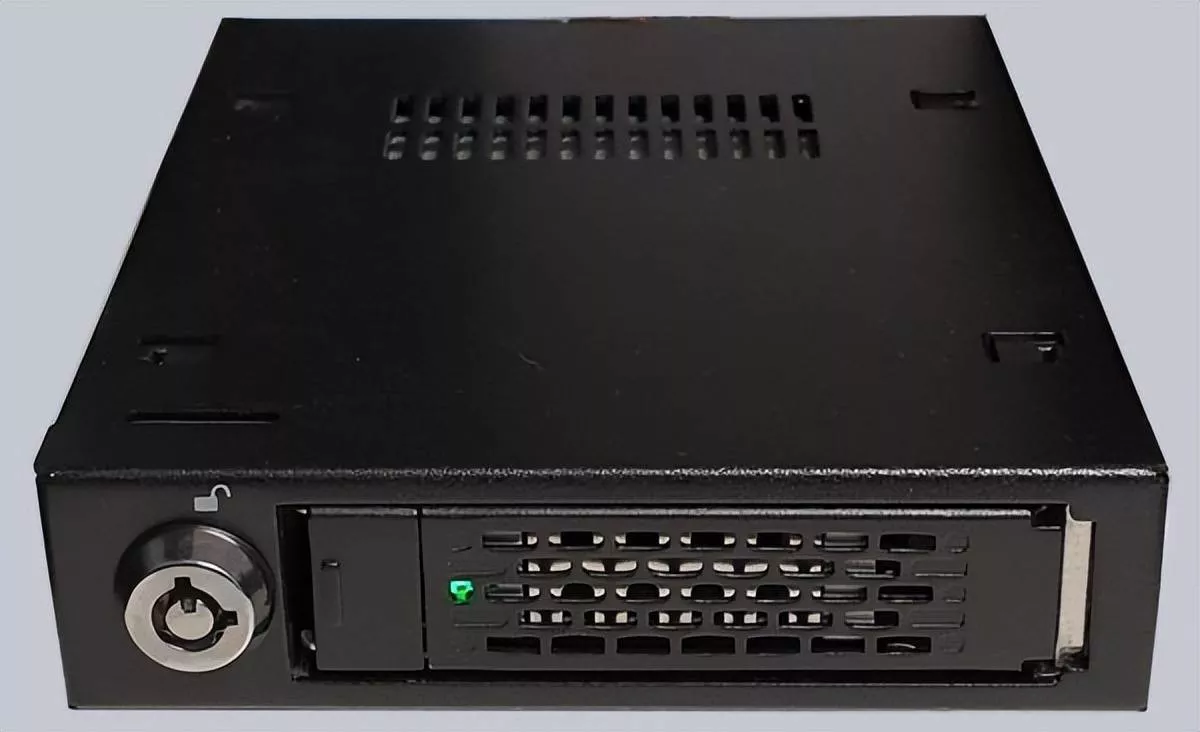

现在我们来看看ICY DOCK ToughArmor MB601VK-B U.2热插拔硬盘抽取盒。

通过随附的钥匙打开锁后，就可以通过轻按旁边的按钮打开可更换的硬盘抽取托盘。

然后可以把硬盘托盘从硬盘盒里取出。

要安装EZConvert和NVMe SSD或其他行业U.2 SSD比如英特尔的Optane 900P SSD，只需使用四个螺丝钉拧入金属硬盘托盘中即可。

在拆卸的硬盘托盘槽内有一个母头U.2（SFF-8639）接口。

这与托盘的SFF8639 U.2公口完全吻合。

现在，托盘和U.2固态硬盘（或者在我们的案例中，ICY DOCK U.2 EZConvert中的NVMe固态硬盘）被推入托架并用前闩锁关闭。没有什么响动！

这里我们可以看到华擎U.2套件的细节。它是一个U.2 miniSAS HD接口，焊接在一个普通的2260 M.2电路板上。

现在所缺少的是连接线，该线是SFF-8643公头转U.2 SFF-8639母头，带有SATA电源接头。Delock SFF 8643 U.2 miniSAS HD连接线长约50厘米，给人以非常高质量的印象。不过该线材的价格很高，它的价格仅低于50欧元。

总体而言，所有组件都给人留下了深刻的印象，并且制造得非常完美。

接下来，我们将ICY DOCK硬盘转换盒和Crucial P1 NVMe SSD一起安装在ToughArmor U.2硬盘抽取盒中进行测试。

如前所述，如果主板已经有 U.2 端口，则不需要华擎 U.2 套件，然而在我们的测试中，我们使用ASRock X299 Taichi XE Intel LGA 2066主板进行测试，它共有三个快速32Gb/s Ultra M.2插槽。所以正好适合U.2测试！

华擎的U.2套件只需拧入M.2插槽上即可。在大多数情况下，必须先从2280上拧下隔板螺钉，并将其拧入2260，然后将连接的U.2 miniSAS HD接口插入U.2套件的miniSAS接口上。当然，U.2固态硬盘也像传统的SATA固态硬盘一样需要电源，用SATA电源插头连接到Delock U.2连接线SATA电源接口。

这就是几乎完成U.2测试系统的样子。

现在到了激动人心的时刻，操作系统能识别这种结构连接的硬盘？是的，它可以工作，在Windows 7和Windows 10中，它在存储控制器下被识别为 "标准NVM Express控制器"，在驱动器下被识别为CT1000P1SSD8（这是Crucial P1 1TB M.2 NVMe Gen3 x4 SSD的产品代码）。

我们非常喜欢的是，ICY DOCK硬盘抽取盒在可拆卸的硬盘托盘中集成了一个活动LED（绿色）指示灯。例如，在服务器或客户端电脑中，你可以一目了然地看到哪个硬盘抽取盒已被安装SSD，以及SSD目前是否处于活动状态。

在测试的这一点上，我们很清楚为什么我们不只是测试2.5英寸U.2 SSD，而是将EZConvert硬盘转换盒与NVMe SSD组合。因为第二个令人兴奋的测试是，通过华擎U.2套件、U.2连接线、U.2硬盘转换盒或U.2硬盘抽取盒，是否会失去稳定性或性能。为此，我们首先使用AS SSD软件测量Crucial P1 1TB M.2 NVMe Gen3 x4 SSD与U.2组件的性能。

AS SSD基准测试与相同的Crucial P1 1TB M.2 NVMe Gen3 x4 SSD在M.2插槽中为没有任何U.2连接的比较提供了没有性能损失的证据！除了通常的测量公差外，该基准（以及使用其他几个基准测试工具进行的其他测试）几乎是相同的。

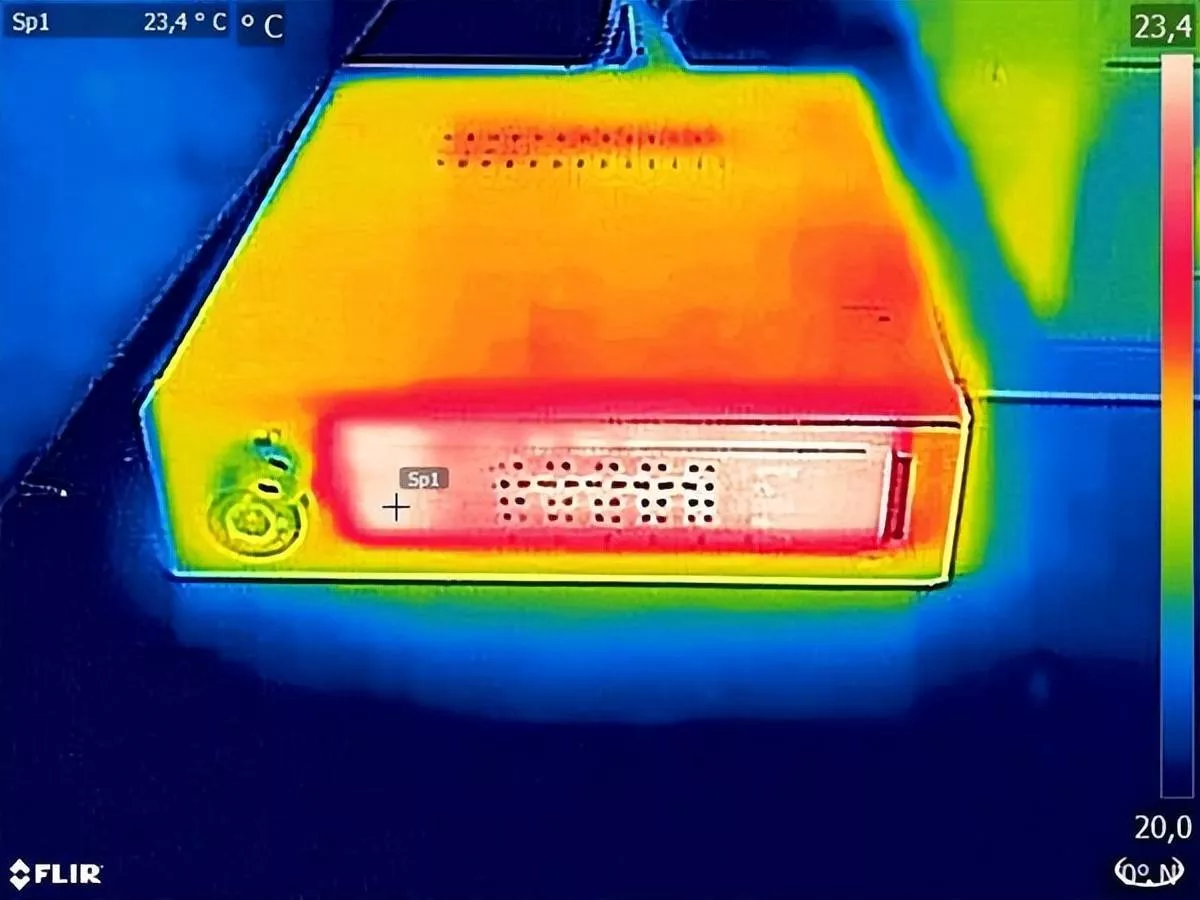

另一个重要标准是温度。特别是高端的NVMe固态硬盘往往会达到极高的温度。如果在硬盘盒中它温度进一步增加，这当然是不好的。然而，我们的热成像仪已经给出了所有的答案，因为你可以在红外热图像中非常清楚地看到，金属外壳与传统的塑料外壳不同，根本没有绝缘效果，而是在托盘上，甚至在托架上间隔的范围传导热量，这通常安装到金属PC机箱或者服务器机架上，也通过它来散热。

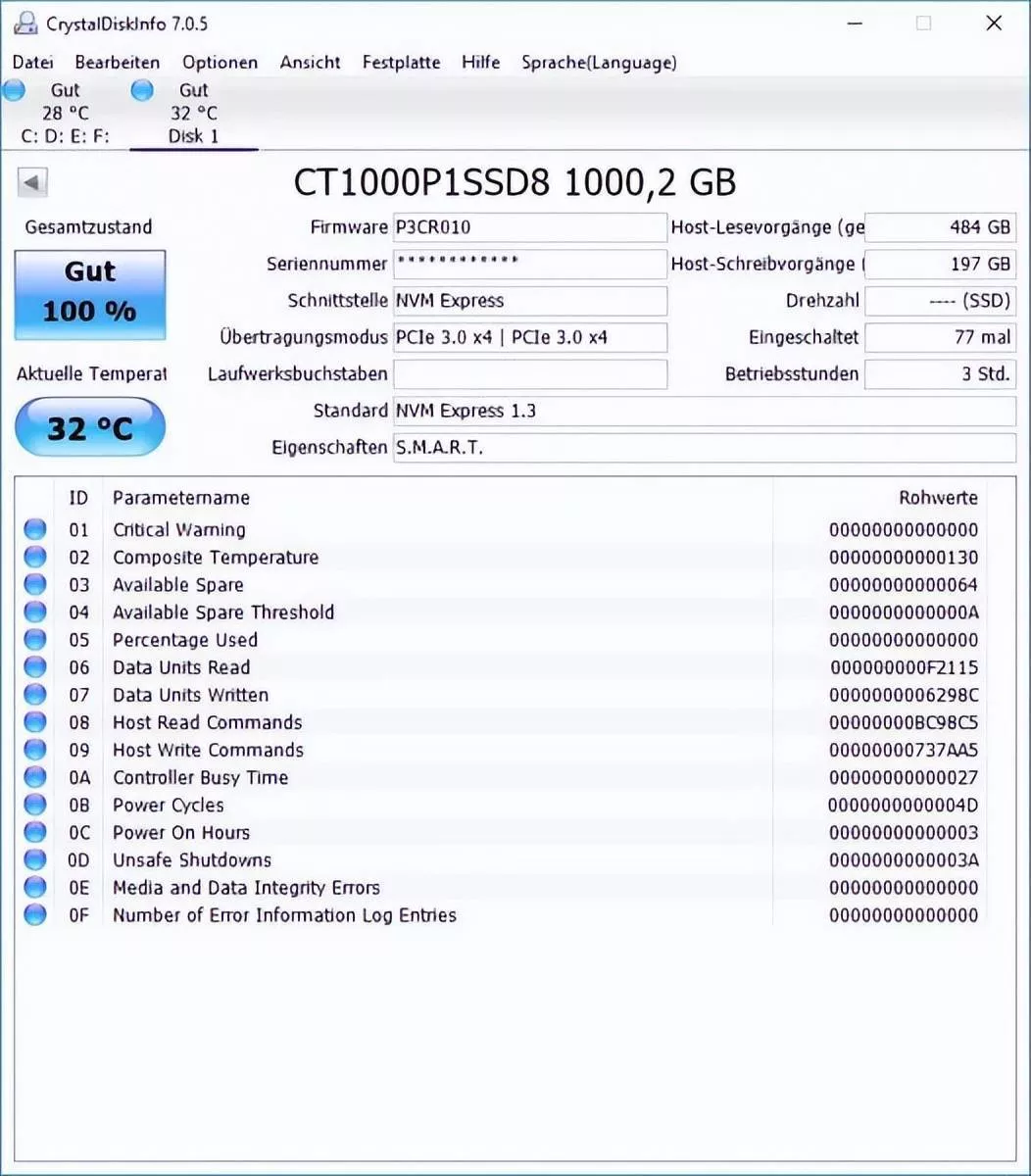

除了热图像之外，我们在所有的基准测试完成之后，通过内部温度传感器测量SSD的温度，并对结果感到满意 因为温度只达到32℃。

除了热插拔功能，你还可以在ICY DOCK ToughArmor MB601VK-B U.2热插拔硬盘抽取盒中实现了明显更好的温度!

经过测试的U.2组件组合使得华擎X299 Taichi XE英特尔LGA 2066主板只需几步就能升级为32 Gb/s U.2接口，例如，使快速的Crucial P1 1TB M.2 NVMe Gen3 x4 SSD可热插拔而不损失任何性能，并帮助加快硬盘冷却。

ICY DOCK EZConvert MB705M2P-B经过于精心设计和冷却设计，大大改善了安装的NVMe SSD的温度。因此，ICY DOCK的EZConvert能够提供持久、高性能的固态硬盘，即使使用具有更大散热量的Gen3 x4 SSD也是如此。

ICY DOCK ToughArmor MB601VK-B的制造也无可挑剔，除了极其稳定的存储外，还为热插拔U.2 SSD提供了基础。借助活动LED状态灯，你可以随时看到哪个硬盘抽取盒被占用，以及固态硬盘目前是否处于活动状态。

华擎U.2套件能够以优惠的价格，在传统的Ultra M.2插槽中简单地加装一个高达Gen3 x4的32 Gb/s快速U.2端口。

只有 Delock SFF 8643 U.2连接线价格昂贵，留下了深刻印象，但这肯定是由于屏蔽和独家设计造成的，未来随着数量的增加应该会显着下降。总而言之，我们仍然对不同的U.2硬件通过各种接口协同工作，以及Windows 10和Windows 7对NVMe U.2组件的支持程度感到惊讶。

凭借这一良好的总体结果，U.2产品ICY DOCK EZConvert MB705M2P-B、ICY DOCK ToughArmor MB601VK-B和华擎U.2套件获得了我们明确的购买建议。
