ToughArmor MB873MP-B V2

8盘位 M.2 NVMe SSD PCIe 4.0硬盘抽取盒, 适用于5.25英寸光驱位(使用8 个 OCuLink SFF-8612,支持三模式Tri-mode)
产品详细信息
  • 注意:若要在PCle x16或x8 插槽中使用M.2U.2或U.3 NVMe SSD,主板或外接卡必须支持PCle拆分。此模式将PCIe通道划分为特定配置,例Dx4、X4、X4、X4 用于x16插槽或X4X4 用于x8插槽,确保系统可以读取SSD。有关兼容的硬件,请参考 常见问题解答部分. 如果您的硬件不在列表中,请 联系我们 寻求帮助。

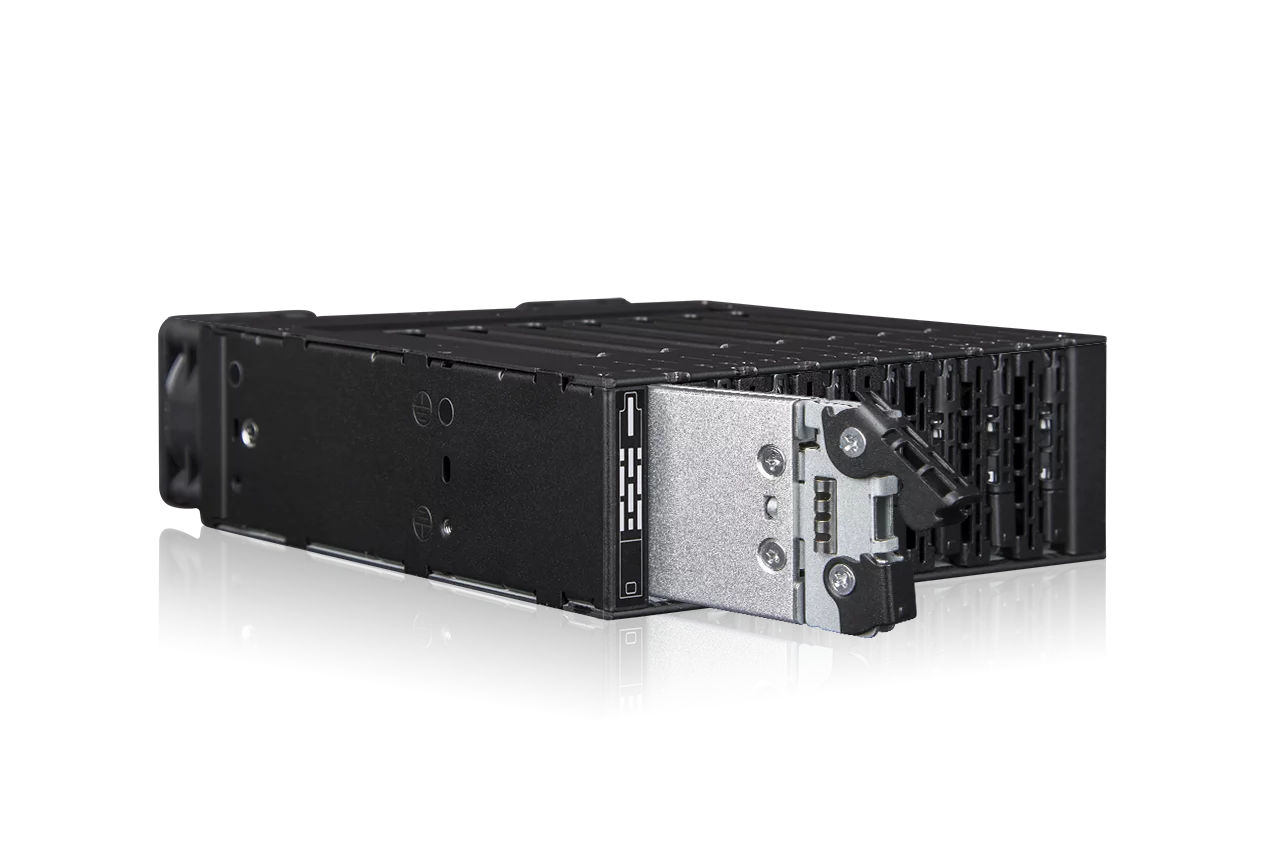

  • 为您介绍ToughArmor MB873MP-B V2,这是一款坚固且可拆卸的 8 盘位 M.2 PCIe 4.0 NVMe SSD硬盘抽取盒,专门设计用于安装到5.25英寸装置空间中。这款功能强大的硬盘盒提供卓越的性能,通过 OCuLink (SFF-8612) 接口支持高达64Gbps的闪电般的速数据传输速率,并与三模主机卡兼容。它由全金属结构制成,并使用可拆卸的M.2 SSD托盘,支持免工具硬盘安装/拆卸,轻松维护硬盘。此外,MB873MP-B V2在机身后方配备了两个40x20mm散热风扇,以消除高速PCIe 4.0 SSD产生的热量,达到最佳散热效果。 若要在PCIe 16x或8x插槽中访问8x M.2 NVMe固态硬盘,主板或附加卡必须支持PCIe分叉模式。该模式支持按特定配置分配PCIe通道,如PCIe 16x槽位为x4、x4、x4、x4, PCIe 8x槽位为x4、x4。有关兼容主板和附加卡的列表,请访问 常见问题解答部分以获取更多详细信息。
  • 与三模控制器兼容
    由于高需求和响应主机卡制造商最近的电路板更新,ToughArmor MB873MP-B V2现在支持来自Broadcom,Areca等领先品牌的三模控制器卡。有关兼容卡和线缆的详细信息,请参阅产品页面上的常见问题解答部分。
  • 高性能PC的高存储密度
    ToughArmor MB873MP-B V2的超高存储密度设计使其成为存储空间有限的数据密集型系统的理想选择。它特别适用于高性能PC、紧凑型服务器、工作站PC和数据中心,在这些应用中,高效的存储利用率至关重要的。
  • 在单个5.25英寸装置空间中支持多达8个PCIe 4.0 M.2 NVMe硬盘,可提高系统的存储效率。
  • 卓越的 PCIe 4.0 性能
    通过ToughArmor MB873MP-B V2,可释放PCIe 4.0 NVMe SSD的全部潜力。每个硬盘都有一个专用的OCuLink (SFF-8612)接口,支持高达64Gbps的传输速率,比PCIe 3.0快两倍,比SATA标准快十倍。
  • 先进免工具安装M.2硬盘抽取盘
    通常,M.2硬盘直接安装在主板或适配器卡上需要使用小螺丝,并进入计算机机箱才能接触到硬盘。然而MB873MP-B V2的可抽取托盘设计,让您可以方便地将您的M.2 NVMe SSD安装在机箱的5.25英寸装置空间插槽内。您无需拆开机箱或使用工具即可完成更换硬盘,使硬盘维护变成高效、简单的过程。
  • ToughArmor MB873MP-B V2 具有正在申请专利的移动可调节 M.2 锁扣,专为轻松安装和拆卸硬盘而设计。只需插入 M.2 NVMe SSD,调节 M.2 可移动锁扣,直到它牢牢地固定硬盘,然后合上盖子。整个过程可以在不到10秒的时间内完成,为您节省宝贵的时间和资源。
  • MB873MP-B V2 的可调节 M.2 硬盘托盘,支持各种 M.2 NVMe SSD 品牌和型号。无论是 2230 (30mm)、2242 (42mm)、2260 (60mm)、2280 (80mm),甚至是企业级 22110 (110mm) SSD,您都可以灵活地从各种 M.2 NVMe SSD 中自由选择完全适合您需求的 M.2 NVMe SSD。
  • 高效散热系统
    同时使用8个 M.2 NVMe SSD 时会产生一定的热量。因此,我们提供了双40x20mm 冷却风扇,在整个机箱内提供大量散热导流,即使在重负载下也能让 M.2 NVMe SSD处于最佳工作温度。
  • 专用铝制超薄硬盘托盘,可作为散热器将M.2 NVMe SSD 产生的热量传导发散。
  • 随附的导热硅胶垫填充托盘与硬盘的间隙,并将热量从 M.2 SSD 传递到铝制托盘,能够有效地散发热量。
  • 适用于恶劣环境的坚固保护
    ToughArmor MB873MP-B V2 专为承受恶劣环境而设计,在整个设备和托盘中具有坚固耐用的全金属保护。这使其成为需要耐燃性等级的工业设备的理想选择,并适用于各种企业系统,如军事、执法单位、车载计算机以及嵌入式控制和工厂自动化系统等制造环境。
  • EMI接地技术
    将 M.2 NVMe SSD 接地至关重要,因为在没有正确接地的情况下更换硬盘可能会由于静电冲击导致硬盘损坏。借助我们创新的 EMI 接地技术,一旦 M.2 锁扣卡入SSD 螺丝孔,SSD 将在整个硬盘托盘和外壳中处于接地状态。将硬盘安装在插槽中后,将侧面四个螺丝安装,它将在整个计算机系统中自行处于接地状态。

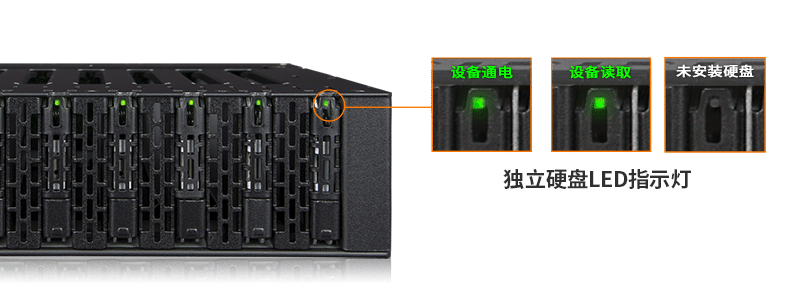

  • LED状态指示灯
    每个硬盘托盘中的 LED 状态指示灯让您一目了然地了解硬盘状态信息。借助主动式电源技术,安装硬盘后硬盘抽取盒自动开启,并在卸除所有硬盘时自动关闭。
  • 使用单独的硬盘 ID 标签,您永远能够知道哪个硬盘托盘属于您的 RAID 阵列或包含特定文件。您可以依照自身的配置自由决定将其重新排列,亦可将其移除让外观变得简单干净。
  • 卓越的产品兼容性
    MB873MP-B 与 Adaptec、Areca、Broadcom、HighPoint、Supermicro 等主要品牌的主板、RAID/HBA 卡和 M.2 适配器兼容。这种兼容性使您可以自由地从各种硬件选项中进行选择,从而打破了单一品牌系统配置的限制。有关产品兼容性的更多信息,请单击此处

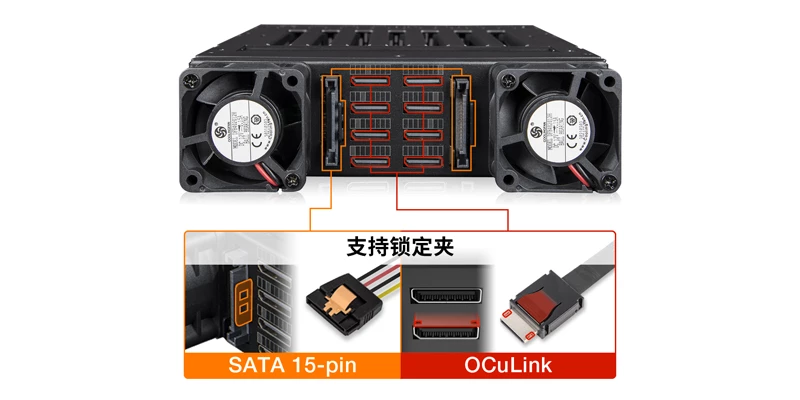

  • 防脱落卡扣
    ToughArmor MB873MP-B兼容 SATA 15 pin电源线和支援扣锁式 OCuLink 电缆。这种设计可防止由于系统振动或运输而导致电缆断开,从而防止数据中断。一旦接上电源线后,其将锁定并且牢牢定位。
影片介绍

哪款 ToughArmor MB873 适合您?
型号 MB873MP-B MB873MP-B V2
Pin脚定义 SFF-9402 Rev 1.1 SFF-9402 Rev 1.1
(兼容三模 HBA/RAID 适配器)
适用于 SFF-9402 pin-out NVMe HBA/RAID适配器 带 SFF-9402 pin-out 的三模控制器卡

主要特点
支持 8 个各种长度的 PCIe M.2 NVMe SSD:30mm (2230)、42mm(2242)、60mm(2260)、80mm(2280) 和 110mm(22110)

适于用5.25英寸光驱位

使用 8 个 OCuLink (SFF-8612)连接,Pin脚排列由SFF-9402 Rev 1.1定义

支持 PCIe 4.0 协议,每个硬盘托盘的传输速率高达64Gbps

通过 2 个 15 Pin SATA 电源接口为 8 个 M.2 SSD供电

坚固的全金属外壳满足耐燃需求

配备高性能双40 x 20mm 散热风扇

可抽取式硬盘托盘,无需工具即可安装硬盘,便于进行硬盘维护

附导热硅胶垫的铝制托盘能有限发散热能

防震动技术( AVT)-给硬盘提供一个稳定安全的运作环境

电源主动启动技术(APT)-在硬盘装置进插槽即自动启动电源

电磁干扰接地技术(EMI)-保护硬盘免受电磁损害

硬盘ID 标签用于标注您的硬盘

鹰钩锁设计闩锁将硬盘抽取托盘牢固地固定在硬盘抽取盒内

支持 SATA 15 pin和 OCuLink 电缆,防脱落卡扣设计,实现安全连接

产品内含2 条 SATA 15 Pin电源线

行业领先的 5 年质保

规格
型号: MB873MP-B V2
颜色: 黑色
支持硬盘尺寸: 8 个 M.2 SSD(2230-22110)
兼容硬盘类型: NVMe
硬盘数量: 8
支持硬盘长度: M.2 SSD (2230-22110)
适用装置空间: 5.25英寸光驱位
主机接口:

8 x OCuLink SFF-8612 4i,Pin脚排列由SFF-9402 Rev 1.1定义(兼容三模 HBA/RAID 卡)

电源接口: 2 个 15 Pin SATA
传输速率: 最高达64Gbps(取决于硬盘速度)
支持硬盘容量: 无限制
散热方式: 风扇+金属散热+通风孔散热,2个40x40x20mm(长宽高)风扇
结构/材料: 全金属
产品尺寸(长 x 宽 x 高): 168.6 x 146 x 41.3mm
产品净重: 1136克
包装毛重: 1147克
硬盘LED 指示灯: 设备通电:绿灯恒亮;设备读取:绿灯闪烁
包装内容: 设备、说明书、硬盘ID标签、螺丝、2条SATA 15Pin电源线
接口插拔次数: 5,000
湿度: 5%~65% RH
工作温度: 0°C 至 60°C(32°F 至 140°F)
储存温度: -35°C 至 70°C(-31°F 至 158°F)
认证: CE、RoHS、REACH
保修年限: 5年

兼容硬盘托盘:

  • MB840TP-B

兼容线缆:

  • MB206L-B Cable




常见问题

Q: 问:你能推荐一款与MB873MP-B V2 兼容的转接卡吗?

A:以下转接卡与MB873MP-B V2兼容。我们强烈建议使用官方线材以获得最佳兼容性。




我们目前正在与主要附加卡制造商认证我们的NVMe外壳。我们将在列表中添加兼容的附加卡。

您可以点击 这里 报告兼容的附加卡/电缆。如果您想查看不在列表中的附加卡的兼容性,请点击 这里。


问: 我已经按照产品手册中的说明完成了硬盘和设备的安装,但系统仍然无法检测到硬盘。如何解决此问题?

答: 请首先确认硬件的兼容性,并确保硬盘、硬盘盒、电缆和主机接口兼容。尝试将硬盘直接连接到主机,看看系统能否检测到硬盘。如果仍然检测不到,则可以排除硬盘盒的问题。您也可以尝试用不同的硬盘、电缆或系统连接硬盘盒,看看是否能解决问题。如果系统仍无法检测到它,以下是一些可能的问题:

系统中的 PCIe 通道不足: 无论是将硬盘盒连接到主板还是扩充卡,都必须注意可用 PCIe 通道的数量是有限的。这包括了解 CPU 和芯片组提供的通道数量及其分配方法。否则可能会导致传输速度变慢、连接不稳定,甚至无法检测到硬盘。
接口不兼容: 验证主板或扩充卡上的 Mini-SAS HD、OCuLink 或 SlimSAS 接口是否能够支持 NVMe 至关重要。
接口pin标准不兼容: 在将硬盘盒连接到主板或扩充卡上的 Mini-SAS HD、OCuLink 或 SlimSAS 端口之前,请确认该端口使用的pin标准与我们硬盘盒上的端口相同。要检查我们硬盘盒的pin标准,可参考我们产品页面上的规格表,其中说明了pin标准是传统标准还是 SFF-9402 1.1。
电缆过长: 为确保最佳性能,建议使用不超过 50 厘米的连接线。使用过长的电缆会导致信号损失过大,从而导致传输速度变慢、连接不稳定,甚至无法检测到硬盘。此外,我们建议设备和主机使用相同的接口连接器,以防止出现任何潜在的兼容性问题。

Q: 我已经按照说明书完成了硬盘和设备的安装,但系统仍然无法检测到硬盘。如何解决此问题?

A: 请首先确认硬件的兼容性,并确保硬盘、机箱、线材和主机接口兼容。尝试将硬盘直接连接到主机,以查看系统是否可以检测到硬盘。如果仍然未检测到,则可以排除机箱的问题。您也可以尝试将机箱与不同的硬盘、线材或系统连接,以查看问题是否可以解决。如果系统仍然无法检测到它,以下是一些可能的问题:



Windows 11 / Windows 10 / Windows 8 -在任务栏的搜索框中,输入设备管理器,然后从菜单中单击它。弹出设备管理器窗口后,右键单击磁盘驱动器图标,然后单击扫描硬件更改。



Windows 7 -右键单击桌面上的计算机图标,选择属性,单击设备管理器,右键单击磁盘驱动器图标,然后单击扫描硬件更改。


Image result for disk drive scan for hardware changes




Q: 将 M.2 SSD 放入硬盘托盘后,我无法合上硬盘托盘的盖子,并且无法将硬盘托盘完全插入硬盘盒内。

A: 确保使用可调节的 M.2 扣锁固定 M.2 SSD。如果 M.2 可调节 扣锁未完全固定,托盘盖将无法正确关闭。如果您在固定 M.2 可调节 扣锁或合上盖子时遇到困难,您使用的 M.2 SSD 可能不符合标准的 M.2 SSD 厚度,即每侧高度小于 1.5 毫米,总高度不超过 3.8 毫米。使用非标准厚度的 M.2 SSD 会导致 M.2 扣锁和托盘盖安装困难,并使 M.2 接口错位。如果您在将硬盘托盘插入机箱时遇到问题,请立即停止操作并检查硬盘厚度,以确保其符合标准 M.2 SSD 厚度 - 每侧高度小于 1.5 毫米,总高度小于 3.8 毫米。

Metal heat dissipation sticker



注意:某些 M.2 SSD 使用金属散热贴纸,可以将每侧的厚度增加到 1.5 毫米以上。摘下贴纸可以解决此问题,但请注意,这样做可能会带来某些风险,例如可能会使 SSD 的保修失效。在取下贴纸之前,请谨慎操作并了解其含义。



ICY DOCK 外壳设计为与具有标准厚度的 M.2 SSD 兼容。我们强烈建议在购买前检查硬盘厚度,有关更多信息,请参阅下面的不兼容 M.2 SSD 列表:



已知与ICY DOCK硬盘盒不兼容:的M.2 NVMe SSD




如果问题仍未解决,请与 service@icydock.net.cn  联系,以便我们尽快解决问题。

单击 此处  回报兼容/不兼容的M.2 SSD。
