ToughArmor RAID MB902SPR-B R1

磁盘阵列2盘位2.5英寸 SATA硬盘转5.25英寸光驱位 硬盘抽取盒 内置 RAID 1 和 JBOD
产品详细信息





  • ToughArmor RAID MB902SPR-B R1是一款2盘位内置磁盘阵列RAID 1和JBOD的硬盘抽取盒,安装在计算机/工作站/工控机等机箱的5.25英寸装置空间中,支持2个2.5英寸SATA SSD / HDD。MB902SPR-B R1 配备内置RAID芯片组和易于读取的 RAID状态LED指示灯,让您轻松镜像备份 2.5 英寸硬盘以实现数据冗余并监控 RAID 状态,而无需另外与RAID卡配对或使用RAID监控软件。此外,内置的RAID芯片组在不占用系统资源的情况下完成所有计算,与使用RAID板卡或软件RAID相比,提高了系统性能。最后,可抽取硬盘托盘和热插拔功能可让您在不关闭系统的情况下更换故障硬盘,使MB902SPR-B R1成为任何关键任务计算系统(如工业自动化系统和文件服务器系统)的理想硬盘抽取盒。 可点击链接访问产品视频
  • 内建RAID 1 和 JBOD
    借助内建的 JMS562 RAID 芯片组,您可以轻松地将RAID 1阵列添加到任何使用SATA连接的计算机系统中,而无需RAID板卡。只需将 ToughArmor RAID MB902SPR-BR1硬盘柜连接到系统的 SATA和电源端口,插入2个2.5 英寸硬盘,MB902SPR-BR1就会自动镜像硬盘以实现数据冗余,以防止硬盘故障导致数据丢失或系统停机。此外,新添加的JBOD模式允许您查看两个单独的硬盘(需要SATA 端口倍增器)或从硬盘中擦除RAID表,而无需使用硬盘擦除软件或 MS-DOS 命令。
  • 进阶RAID状态LED指示灯
    ToughArmor RAID MB902SPR-B R1设置了易于辨识的RAID状态LED指示灯,使用者无需使用RAID监控软件即可了解目前硬盘状态。 但是,如果您的应用程序需要使用RAID监控软件,则可以在Windows / Mac计算机上进行 下载 和安装。
  • 可抽取硬盘托盘
    ToughArmor RAID MB902SPR-B R1具有全金属可拆卸的EZ-Slide硬盘托盘,让使用者在无需打开计算机机箱或是关闭计算机电源的情况下,安装或卸下5-15 mm高的硬盘,并与ToughArmor系列其他机型托盘兼容,包括 MB991SK-B / MB991IK-B (1x硬盘), MB994IPO-3SB / MB602SPO-B (2x硬盘)和 MB607SP-B / MB994SP-4S / MB994SP-4SB-1 (4x 硬盘)。使用相同的硬盘托盘,并在系统之间交换硬盘,而无需从托盘上卸下硬盘。
  • 电磁干扰接地技术(EMI)
    确保硬盘正确接地非常重要,尤其是进行多次硬盘插拔时。 如果没有正确接地,极可能发生静电冲击,进而损坏硬盘甚至导致遗失重要数据资料。我们的EMI接地技术可确保HDD / SSD存放在稳定安全的环境中,提高可靠性。
  • 安全可靠
    坚固的全金属机身和托盘确保最大程度的硬盘安全性,并进一步有助于硬盘散热。 内置的防震机制有助于减少噪音同时为硬盘提供保护。
  • 功能丰富
    机身周围设有大型的通风孔,可与计算机的冷却系统配合使用,使硬盘保持在最佳温度下运行。
  • 使用我们的可上锁硬盘抽取盘增强安全性
    如果您的应用程序需要增加物理安全性以保护有价值的数据免遭盗窃,您可以使用兼容的可锁定硬盘抽取盘 MB994TK-B 进行升级,以立即提升 MB902SPR-B R1 的安全性。对于预装可锁定硬盘托盘的 MB902SPR-B R1 批量订单,请联系我们的销售团队,电话service@icydock.net.cn (适用最小起订量)。

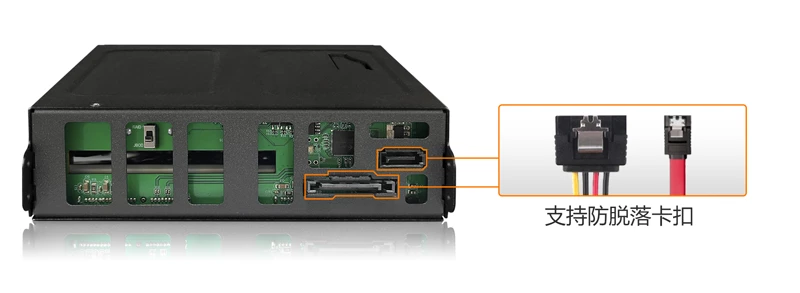

  • ToughArmor MB902SPR-B R1支持扣锁式的SATA 7 Pin数据线和15 Pin电源线,因此您无需担心线材意外从设备上断开。 一旦连接线材后,它们将保持锁定在原位。
  • 搭配MB991U3-1SB,让ToughArmor 随身带着走!
    ToughArmor MB991U3-1SB是一款企业级外接硬盘盒,方便用户利用USB连接方式,迅速存取2.5英寸SATA硬盘,MB991U3-1SB抽取盒兼容于ICY DOCK ToughArmor系列产品的抽取盒,包括MB991, MB992, MB994, MB996与MB998等产品。只要是ToughArmor系列产品现有使用者,不需打开机箱,即可用MB991U3-1SB抽取盘置换ToughArmor系列产品的硬盘并读取资料。如要执行安全资料移除,或是简单的扩充资料容量,只需要将ToughArmor抽取盘抽出后再置入MB991U3-1SB,透过USB3.0接口即可执行您所需要的资料转移等功能。 MB991U3-1SB不需要再外接电源,简单连接USB线即可立即使用。
  • ICY DOCK 适用于5.25英寸装置空间的SSD/HDD RAID 硬盘抽取盒
    ? 2盘位2.5英寸+3.5英寸 SATA HDD + HW RAID1 & JBOD, 设有进阶RAID 状态指示灯– MB901SPR-B R1
    ? 2盘位2.5英寸 SATA SSD/HDD + HW RAID1 &JBOD, 设有进阶RAID 状态指示灯– MB902SPR-B R1
    ICY DOCK 适用于3.5英寸装置空间的SSD/HDD RAID 硬盘抽取盒
    ? 2盘位2.5英寸 SATA SSD/HDD + HW 0/1/BIG/JBOD – MB992SKR-B
    ICY DOCK 适用于3.5英寸装置空间的2.5英寸 SSD/HDD RAID 硬盘抽取盒
    ? 2盘位2.5英寸 SATA SSD/HDD + HW 0/1/BIG/JBOD – MB982SPR-2S R1 (仅限特殊订单)
主要特点
支持 2 个 2.5 英寸SATA HDD/SSD,高度为5-15mm

支持 RAID 1 和 JBOD 模式

可安装到任何标准的1 x 5.25英寸光驱位中

支持最高达 6 Gbps 的数据传输速度

内置 JMS562 硬件 RAID 芯片组

易于辨识的RAID状态LED指示灯,用于硬盘电源、读取、故障和RAID 1重建过程

支持 SATA 和 15 pin电源线,带防脱落卡扣设计

防震动技术( AVT)-给硬盘提供一个稳定安全的运作环境

电磁干扰接地技术(EMI)-保护硬盘免受电磁损害

鹰钩锁设计将托盘牢固地固定在抽取盒内

坚固耐用的重型全金属结构,专为医疗和军事系统,服务器和工业PC设计

行业领先的 5 年有限保修




规格
产品名称: 磁盘阵列2盘位2.5英寸 SATA硬盘转5.25英寸光驱位硬盘抽取盒 内置 RAID 1 和 JBOD
型号: MB902SPR-B R1
颜色:
支持硬盘尺寸: 2.5英寸SSD / HDD
兼容硬盘类型: SATA
硬盘数量:
硬盘高度: 5-15mm
适用装置空间: 5.25英寸光驱位
主机接口: 1 x SATA 7pin
电源接口: 1 x 15 pin SATA 电源接口
传输速率: 最高达6 Gbps (取决于硬盘速度)
支持硬盘容量: 无限制
散热方式: 金属散热+通风孔散热
支持热插拔:
磁盘阵列功能: RAID1,JBOD两种模式
控制器芯片: JMicron – JMS562
结构/材料: 全金属
产品尺寸(长 x 宽 x 高) 136.8 x 146 x 41.3mm
产品净重 658.9g
包装毛重 752g
支持的作业系统 Windows 11, 10, 8.1, 8, 7 和 Vista
RAID 1 状态指示灯 RAID 1阵列工作正常:绿灯恒亮;
JBOD / 重建 / 硬盘故障 / RAID 错误 : LED 熄灭
重建进度指示灯 RAID 1 重建完成:绿灯恒亮;
RAID 正在重建:分为四个阶段 - 25%,50%,75%和100%:绿灯闪烁;
设备未处于重建模式:LED 熄灭
硬盘故障指示灯 指示故障硬盘/目标硬盘的容量小于源硬盘:红灯恒亮 x 1 ;
双重来源硬盘:红灯恒亮x 2
双重来源指示灯 双重来源:纯红色
容量错误指示灯 容量错误:红灯恒亮
硬盘活动 LED 指示灯 硬盘电源/处理RAID 1重建(源硬盘):绿灯恒亮;
硬盘访问/处理 RAID 1 重建(目标硬盘):绿灯闪烁;
硬盘故障/双源/目标硬盘的容量小于源硬盘:红灯恒亮
产品内容: 设备、说明书、螺丝
SATA 接口插拔次数: 10,000
湿度: 5%~65% RH
工作温度: 0°C 至 60°C (32°F 至 140°F)
储存温度: -35°C 至 70°C (-31°F 至 158°F)
认证: CE, RoHS, REACH
保修年限: 5 年

兼容的硬盘托盘:

  • MB991TRAY-B tray

常见问题

问: MB902SPR-B R1是否支持新的SATA 3.3 禁用电源功能(PWDIS)?

答: MB902SPR-B R1不支持SATA 3.3  PWDIS功能。 如果将带有PWDIS的SATA HDD/SSD安装在MB902SPR-B R1中,则硬盘将不会运作,并且系统也无法检测到该硬盘。 请参阅以下列表,了解已知具有PWDIS功能的SATA HDD/SSD。



虽然我们建议避免将SATA HDD/SSD与PWDIS一起使用,但是如果您已经购买了硬盘,则可以使用以下方法以物理方式禁用PWDIS功能:



方法1 –使用Molex转SATA转接头或转接线断开SATA电源连接器的插针3的电源。



Molex to SATA Adapter   Molex to SATA Cable
Molex 转 SATA 转接头   Molex 转 SATA 转接线



方法2 –将胶带粘在SATA电源连接器的1-3针上,以隔离3.3V电源,如下所示。



Kapton tape SATA power connector



如果无法解决以上问题,请联系service@icydock.com


问: 什么是RAID?什么是不同的模式?

答: 注意: 并非所有的ICY DOCK硬盘抽取盒都支持以下所述的每个RAID模式。 有关各机种支持的RAID模式详细讯息,请参阅手册或icydockcn.com产品页面。

独立硬盘阵列(RAID) 是一种虚拟硬盘技术,可将多个硬盘组合起来。 RAID可以创建备份、提高性能或同时做到这两者。

RAID不应被视为数据资料备份的替代品。 如果重要的数据资料进入RAID阵列,则应将其备份到另一个硬盘或逻辑硬盘。

以下是通常会与RAID结合使用的术语:

• 分割:数据在多个硬盘之间分割。
• 镜像:数据在多个硬盘之间镜像。
• 同位元校验:也称为同位元资料容错。

对于不同的应用程序要求,存在不同的RAID级别。

部分ICY DOCK产品提供的RAID模式的列表,请参考下表:



RAID 模式 描述 运作方式 优点 缺点 复原
RAID 0 多颗硬盘并联读取与写入 数据在两个或多个硬盘之间平均分配。 大尺寸和最快速度。 无备援。 如果一个或多个硬盘发生故障,则将导致阵列故障。
RAID 1 硬盘镜像 两个硬盘上具有相同的数据。 单一硬盘故障不会导致数据遗失。 速度和大小受最慢和最小的硬盘限制。 只需一个硬盘即可复原。
JBOD 数颗硬盘合并为一颗逻辑硬盘 操作系统可以独立读取任意数量的硬盘。 可以使用软件RAID模式。 硬件RAID可能具有更好的性能。 N/A
BIG 硬盘串联 数据先写入一个硬盘,直到它已满,然后再写入下一个硬盘,直到它或它们已满。 创建一个非常大且简单的阵列。 无备援。 N/A




问: 我无法格式化以前在 RAID 配置中使用的硬盘,也无法删除 RAID 表。

答:

需要执行低级格式化才能擦除写入硬盘上的 RAID 表,这是 Windows 硬盘管理不支持的。请查看 此处 有关如何擦除 RAID 表的详细说明。


问: 一切都已连接,但没有办法运行。 我该怎么办?

答:

对硬盘抽取盒中的问题进行故障排除时,可以透过快速测试排除潜在问题。 您可以进行以下测试确保以下组件正常运行,排除为问题的根源:
• 电缆(USB,SATA,SAS,Mini-SAS等)
• HDD/SSD(M.2硬盘,3.5吋硬盘,固态硬盘等)
• 硬盘抽取盒(转换器,移动式托架,机壳和外部机壳)

测试您的安装组件,请尝试以下操作:
• 将硬盘直接连接至系统,或在其他抽取盒中使用该硬盘,以查看问题是否出现在硬盘上。
• 使用其他方式设置电缆、硬盘和硬盘抽取盒,看问题是否出现在组件或设置上。
• 在您的设置中使用其他电缆、硬盘和硬盘抽取盒,看问题是否仍然存在。 理想情况下,您应该使用一个已知可以在其他设置中运作的组件进行测试。

在测试硬盘和硬盘抽取盒时,建议您执行以下操作:
•检查 硬盘管理,请按 Windows 键 + R,输入 diskmgmt.msc,然后按 Enter。 检查是否列出了您的硬盘。
• 如果列出的硬盘中有 未配置 的空间, 则需要重新格式化硬盘。 右键单击 未配置的空间 ,然后单击 【新增简单硬盘区】。 接着按照屏幕上的说明完成重新格式化。

注意: 格式化硬盘会清除硬盘上所有数据资料。 重新格式化硬盘之前,请确保备份所有数据资料。
• 如果硬盘被列为 运行状况良好 ,但没有驱动器代号,例如C :,请右键单击 运行状况正常 的空间,然后单击 【变更驱动器代号及路径】。 单击 【新增】,分配驱动器代号,然后单击 【确定】

注意: 格式化的硬盘只有为其分配磁盘代号后,才会显示在「电脑」或「我的计算机」中。

有关设置ICY DOCK RAID抽取盒的其他帮助,请通过 与我们联络页面电子邮件或是电话。




问: 插入硬盘抽取盒时,感觉硬盘抽取盒的上部和下部金属弹簧卡住了。我该怎么办?

答: 从盘柜中卸下硬盘抽取盒,然后重新插入抽取盒,同时不对抽取盒前面的金属网板施加过大的压力。前金属网板上的力过大可能会使顶部和底部金属弹簧弯曲,从而导致插入硬盘抽取盒时出现困难。因此,发生这种情况时,请不要强行插入硬盘抽取盒,因为它可能会损坏金属弹簧。



metal spring
请不要对金属网板施加过大的压力,如图所示

相关文章

高密度数据存储柜

ICY DOCK的多盘位硬盘抽取盒,设计理念就是在有限的机箱物理空间内,模组化设计达到更佳的产品兼容性,集成更多的存储盘位,并支持灵活的组合扩展,可实现高密度存储服务器客户所期望的更多的存储硬盘托架、良好的扩展性、广泛的配置选项以及针对其预期应用的稳定性能。

为什么选择ICY DOCK RAID硬盘盒?

ICY DOCK RAID 硬盘抽取盒提供多种选项和规格,包括双层式适用2.5"或3.5"硬盘转5.25"光驱位装置空间、双层式适用2.5"硬盘转外接3.5"装置空间以及双层式适用2.5"硬盘转内接3.5"装置空间。

硬RAID硬盘盒的优势

硬件 RAID 硬盘抽取盒,也称为 (独立磁盘冗余阵列),是一种内置 RAID 芯片组的一体化 RAID 子系统 ,用户无需 PCIe RAID 控制卡或基于操作系统/BIOS 的 RAID 软件,即可在任何台式 PC、机箱或工作站中轻松安装热插拔 RAID 阵列。

了解有关ToughArmor系列的更多信息

ToughArmor 系列提供多种硬盘抽取盒,用于不同类型的硬盘抽取盘。无论是 5.25吋光驱位、3.5吋光驱位、超薄光驱位,还是 PCIe装置空间,ToughArmor 都能满足您的需求!

ToughArmor比较表

ICY DOCK的ToughArmor系列,坚固耐用的全金属结构,可抽取的硬盘转接盒,广泛应用于军事、医疗、制造和工业PC行业。
