ToughArmor MB720MK-B V2

4盘位 M.2 NVMe SSD PCIe 4.0 转5.25英寸装置空间全金属带锁硬盘抽取盒 使用 4 个 OCuLink (不支持三模式(Tri-mode))
产品详细信息
注意:2022 年 3 月 17 日 - MB720MK-B V2 设计为仅与 NVMe 控制卡兼容。因此,由于电路板的设计差异,最近推出的 Tri-mode NVMe/SAS/SATA 控制卡与 MB720MK-B V2 不兼容。如果您购买了此硬盘盒并且遇到三模卡 (Tri-mode Cards) 的连接问题,请透过 service@icydock.net.cn 联系我们,以获得进一步的帮助。





  • 产品介绍
    为您隆重呈现独步全球的四层式储存装置强固型M.2 PCIe 4.0 NVMe SSD硬盘抽取盒 ToughArmor MB720MK-B V2。在1个5.25" 装置空间最多可支持4个 M.2 NVMe SSD,通过OCulink(SFF-8612)接口支持高达64Gbp / s的数据传输速率。使用具有免工具的可调节M.2 SSD托盘的可移动驱动器托盘来安装或卸下M.2 NVMe SSD,可以轻松地随时更换SSD,而无需打开计算机机箱或使用螺丝固定。在性能方面,MB720MK-B V2的后部配备了双散热风扇,可消除高速PCIe 4.0 SSD产生的热量,此外,每个SSD托盘还配有一个超大的散热器盖和散热垫,让您的SSD处于最佳温度环境。作为ICY DOCK最严格的产品线之一,MB720MK-B V2由全金属结构制成,带有2段式安全钥匙锁,能够全面地保护您的储存装置,为您避免任何未经授权的抽拔与取用。
  • 出色的PCIe 4.0性能
    为了充分发挥PCIe 4.0 NVMe SSD的潜力,每个SSD都使用独立的OCulink(SFF-8612)连接器来实现64Gb / s的传输速率,它是PCIe 3.0的两倍和标准SATA的八倍。成为自动驾驶、移动自动化、实时预测、电影剪辑和军事计算等数据密集型应用的理想解决方案。
  • 全球首款可抽取 M.2 NVMe SSD
    典型的M.2 SSD安装于主机板或转接卡上,再由一个小螺丝固定,实际上,这类的硬盘安装或卸除十分麻烦且费时。 ICY DOCK的ToughArmor MB720M2K-B V2设计将M.2 SSD移到了系统外壳的前方,并包裹在全金属保护盒中,避免损害到M.2 SSD的电路板和连接器,从而可以轻松、快速、安全地添加/移除SSD。
  • 时代尖端的M.2储存装置免工具安装
    M.2 PCIe NVMe SSD常见的安装方式是沿45度角插入,然后向下锁入主机板。 ToughArmor MB720M2K-B V2的使用者仅需要将M.2 SSD放置于托盘中,将固定架调整至各M.2 SSD适合的长度,然后向下推定后来定位SSD。整个过程在五秒钟之内便可完成,无需使用容易遗失的小螺丝,让M.2 SSD的安装变得更加高效与新颖。
  • 支援所有长度的M.2 SSD
    可调式M.2滑轨可容纳所有标准的M.2 PCIe NVMe SSD长度,包括2230(30mm),2242(42mm),2260(60mm),2280(80mm)和22110(110mm)。滑轨夹具夹入SSD螺丝孔中,无需使用螺丝或工具即可固定好您的SSD,从而避免了处理易损的细小螺丝的麻烦,同时保护了SSD免受振动的损坏。
  • EMI接地保护
    为了保障您的资料与SSD在多次的抽换后仍安全无虞,M.2的接地问题不容忽略。若无接地,拔插SSD时很有可能产生静电冲击,SSD上的资料也可能因此损坏。在我们创新的EMI接地技术之中,可调节的M.2滑轨可将您的SSD放在我们独特设计的托盘中,透过金属片与托盘连接,一旦抽取盒卡到螺丝孔,您的SSD将在硬盘盒内与设备自动处于接地状态,保护您的SSD不受静电冲击,确保在拔插时SSD的数据安全。
  • 全金属设计
    ToughArmor MB720MK-B V2由强固重金属结构打造,可以应付极端恶劣的环境。全金属设计的耐燃性符合需进行耐燃性评级的工业设备要求。由于工艺水平的卓越,它也可以与各种企业系统搭配使用,包括:军事和司法领域系统,以及嵌入式控制系统、工厂自动化系统等。
  • 高效散热系统

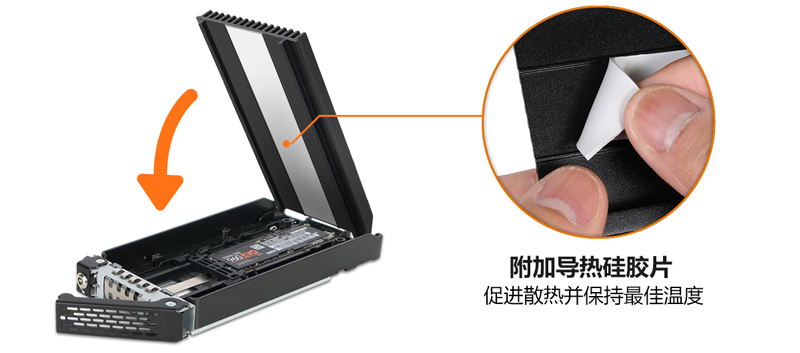

    集成铝散热器和散热垫的结合使用,可提供最大的被动散热,确保您的M.2 NVMe SSD在安全的温度下运行,而不会因为过热出现故障和数据丢失。
  • 通风孔设计
    ToughArmor MB720M2K-B V2在设计时为了确保SSD的安全,通风孔充分地分布在两侧,可最大程度进行散热,加上40mm双风扇,冷空气进入,热空气排出,解决M.2 NVMe SSD臭名昭著的过热问题,在SSD托盘上安装大尺寸铝制散热器,以增加散热表面积,即使SSD在重负载下运行也能保持良好的散热。
  • 绝佳冷却效能
    M.2 SSD在运行中会非常快速地升温,因此我们安装了两个散热风扇,并设置了三种风扇速度设置:高,低和关闭,具体取决于M.2 SSD的使用情况,用户可以相应地手动选择适当的冷却选项。
  • LED设计
    ToughArmor MB720M2K-B V2的前方设置有LED状态指示灯,可让您随时掌握SSD状态。电源主动启动技术(APT)只在硬盘装进插槽之后才启动装置电源。为了节省电量,未安装SSD时LED灯会关闭。
  • 资料安全防护
    为了进一步提高实体防护,内置的安全钥匙锁可避免未经允许的取用,并且在军事应用、车载电脑等极端环境使用时亦可以为SSD提供更佳的保护效果。
  • 独立硬盘ID标签
    使用我们的独立硬盘ID标签,您能够记录哪个SSD托盘属于您的RAID阵列或哪个SSD包含某些文件;为了能灵活运用您的配置,随时可以自由地拔出或重新排列,亦可将其移除让外观变得简单干净。
  • 防脱落卡扣
    支援带锁定卡扣的15 pin SATA电源线,因此您无需担心电源线会意外从外接盒上脱落。接上电源线后,它们将牢牢锁定并保持在原位。
哪种 ToughArmor MB720 适合您?
型号 MB720M2K-B MB720MK-B V2 MB720MK-B V3
散热方式 双风扇
(40 x 40 x 10mm)
双风扇 (40 x 40 x 20mm)
风扇速度 4,800 RPM 8,000 RPM
主机接口 4 x MiniSAS HD 4i
(SFF-8643)
4 x OCuLink 4i (SFF-8612)
Pin脚定义 传统pin脚 SFF-9402 修订版 1.1 SFF-9402 修订版 1.1
(兼容三模 HBA/RAID 适配器)
产品尺寸
(长 x 宽 x 高)
171 x 146 x 41.3mm 181 x 146 x 41.3mm
产品净重 1334g 1325g
包装毛重 1560.3g 1504.8g
适用于 传统pin脚输出 的NVMe HBA/RAID 适配器 SFF-9402 pin脚 的NVMe HBA/RAID 适配器 SFF-9402 pin脚 的NVMe HBA/RAID 适配器
主要特点

*适用30mm(2230)、42mm(2242)、60mm(2260)、80mm(2280)以及110mm(22110)等所有长度的4 x M.2 NVMe SSD



*可安装到任何标准的外部5.25" 装置空间中



*使用4个OCulink(SFF-8612)进行连接(需要NVMe主机)



*支持PCIe 4.0规范,每个SSD托盘的传输速率高达64Gb / s



*正在申请专利的免螺丝M.2可调节抽取盘可牢固地固定所有长度的SSD



*可拆卸且无需工具的SSD安装设计,易于维护



*坚固的全金属外壳,符合耐燃性规范



*40mm冷却风扇+集成铝制散热器+散热片,高效冷却



*两段式安全锁,提供实质的实体防护



*鹰钩锁卡扣将托盘牢固地固定在硬盘盒中



*EMI接地–保护SSD不受电磁损害



*产品3年保修



规格
产品名称 : 4盘位 M.2 NVMe SSD PCIe 4.0 硬盘抽取盒 适用于 5.25" 装置空间 使用 4 个 OCuLink (不支援三模式(Tri-mode))
型号 : MB720MK-B V2
颜色 : 黑色
支持硬盘尺寸 : 4 x M.2 SSD (2230~22110)
兼容硬盘类型 : NVMe PCIe Gen 4 x 4
硬盘数量 : 4
最大硬盘高度 : 30mm、42mm、60mm、80mm、110mm
适用装置空间 : 1 x 5.25" 装置空间
主机接口 : 4 个 SFF-8612,由 SFF-9402 Rev 1.1 定义 pin 脚(不兼容三模式(Tri-mode))
电源接口 : 2 x 15pin SATA电源接口
传输速率 : 最高达64Gbps (视硬盘速度而定)
支持硬盘容量 : 无限制
散热方式 : 2 x 40*40*20mm 风扇
结构/材料 : 全金属
硬盘安全 : 2段式钥匙锁
产品尺寸(长 x 宽 x 高): 179 x 146 x 41.3mm(长度含风扇)
产品净重 : 1352g
包装毛重 : 1578g
硬盘LED指示灯 : 电源指示灯(恒绿 LED灯)/ 读取指示灯(闪烁绿色 LED灯)
包装内容 :  本机装置、使用手册、硬盘ID标签、螺丝、钥匙
连接器插拔次数 : 10,000
湿度 : 5%~65% RH
工作温度 : 0°C - 60°C (32°F - 140°F)
储存温度 : -35°C - 70°C (-31°F - 158°F)
认证 : CE, RoHS, REACH
保修年限 : 5年


适用抽取盘:


快速链接:


常见问题

Q: 您能推荐适用于 MB720MK-B V2 的扩充卡吗?

A: 以下扩充卡与 MB720MK-B V2 兼容。 我们强烈建议使用官方线材以获得最佳兼容性。





我们目前正在与主要的扩充卡制造商合作认证我们的 NVMe 抽取盒。 我们将在列表中加入兼容的扩充卡。

您可以点击 此处 回报可兼容的扩充卡/线材。 如果您想检查不在列表中的扩展卡的兼容性,请点击 此处


Q: 系统没有检测到我安装在 ICY DOCK 硬盘盒中的 M.2 SSD。我应该怎么办?

A: 由于 M.2 SSD 不是为热插拔设计的,我们强烈建议在插入或移除 M.2 SSD 之前关闭设备/系统的电源。 如果系统仍然无法检测到硬盘,请按照以下步骤手动扫描新硬件:



Windows 11 / Windows 10 / Windows 8 – 在工作栏的搜索栏中打入【装置(Device Manager)】,然后从列表中以右键点击【磁驱(disk drive icon)】并选择【扫描硬件变更(scan for hardware changes)】



Windows 7 – 以右键点击桌面上的电脑图标并选择【内容(properties)】,点击【装置管理员 (Device Manager)】,然后以右键点击电脑图标并且选择【扫描硬件变更 (scan for hardware changes)】


Image result for disk drive scan for hardware changes




Q: 锁装置的螺丝似乎太短了,无法稳固锁在我的机壳上,该怎么做?

A: 对于金属板较厚的电脑机箱,附带的安装螺丝(M3*2.5L)可能无法完全固定设备。 请使用较长的螺钉 (M3*4L) 来固定设备或通过 service@icydock.net.cn 与我们联系以获取更换的螺丝。


Q: 我可以更换设备附带的冷却风扇吗? 这样做会使保固失效吗?

A: 我们使用的冷却风扇已经在硬盘抽取盒上进行了全面测试,确保其正常运作并支持风扇速度控制(针对某些型号),因此,我们建议客户保留原始风扇以获取最佳效果。 我们了解原始风扇可能并不适合所有应用,因此我们选择在使用第三方风扇的情况下仍然遵守保固条款,但是如果第三方风扇对设备造成电磁干扰损坏,则保固失效。


Q:  购买第三方冷却风扇之前,应检查哪些规格?

A: 以下讯息是 MB720MK-B V2 的风扇规格要求和兼容的风扇型号



风扇尺寸(LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
连接器 3 Pin Wafer
额定电压(VDC) 12V DC
额定电流(A) < 0.12A (127mA)
螺丝规格 飞利浦平头 - M3 x 15mm - 钢
(不含)
飞利浦平头 - M3 x 25mm – 钢
(风扇随附)



相容的风扇型号列表
(未经测试,后果自负)






Q: 当我将M.2 SSD安装至硬盘抽取盘后,很难将硬盘抽取盘的上盖阖上导致无法将硬盘抽取盘完全插入转接盒中。

A: 请确保使用M.2可调式扣锁将M.2 SSD固定。 若M.2可调式扣锁未完全固定,则硬盘抽取盘上盖将无法正确关闭。 如果您在固定M.2可调式扣锁或关闭抽取盘上盖时遇到困难,则您使用的M.2 SSD可能没有符合标准的M.2 SSD厚度,该厚度小于每侧1.5mm的高度,且总高度不超过3.8mm。 使用非标准厚度的M.2 SSD会导致M.2可调式扣锁和抽取盘上盖无法密合,并且M.2接口无法对准。 如果您在将硬盘抽取盘插入抽取盒时遇到问题,请立即停止操作并检查硬盘厚度,以确保其符合标准M.2 SSD厚度-每一侧的高度小于1.5mm,总高度小于3.8mm。



注意: 某些M.2 SSD使用金属散热标签,该标签会使每侧的厚度超过1.5mm。 取下贴纸可以解决问题,但后果自负(可能会使SSD的保固失效)



ICY DOCK转接盒设计为与标准厚度的M.2 SSD兼容。 我们强烈建议购买前检查硬盘的厚度,请参阅以下不兼容的M.2 SSD列表以了解更多信息:



已知与ICY DOCK转接盒不兼容的M.2 NVMe SSD:




如果问题仍然存在,请联系 service@icydock.net.cn ,以便我们尽快为您解决问题。 点击 此处回报兼容/不兼容的M.2 SSD。

点击 此处 回报兼容/不兼容的M.2 SSD。


问: 插入硬盘抽取盒时,感觉硬盘抽取盒的上部和下部金属弹簧卡住了。我该怎么办?

答: 从盘柜中卸下硬盘抽取盒,然后重新插入抽取盒,同时不对抽取盒前面的金属网板施加过大的压力。前金属网板上的力过大可能会使顶部和底部金属弹簧弯曲,从而导致插入硬盘抽取盒时出现困难。因此,发生这种情况时,请不要强行插入硬盘抽取盒,因为它可能会损坏金属弹簧。

如发现以上情况请联系ICY DOCK客服人员。


metal spring
