MB902SPR-B_2盘位 2.5" SATA HDD/SSD可抽取式 RAID 1硬盘抽取盒，用于5.25"光驱位

产品介绍

ToughArmor RAID MB902SPR-B是坚固的全金属双层可抽取式磁碟阵列硬盘抽取盒，在计算机/工作站系统的单一5.25" 装置空间中可连接2个2.5" SATA硬盘或SSD。藉助内建的RAID 芯片组和易于辨识的RAID状态LED指示灯，您可以便利地进行2.5" 硬盘镜像以实现资料镜射与备份，无需在主机端使用RAID卡或RAID监控软件。此外，通常需要中央处理器（CPU）来计算RAID，但是，透过在抽取盒中安装RAID芯片组，可以不需透过CPU并加快整个系统的速度。因此，MB902SPR-B是用于计算机系统关键资料备份的可抽取式硬盘抽取盒，它不仅可以使您的系统运行更快，还可以针对关键数据资料提供保护。
内建RAID 1（安全模式）

借助内建的JMS562 RAID芯片组，您可以在任何系统中创建2.5" SSD / HDD RAID 1磁碟阵列，无需使用RAID控制卡。 ToughArmor RAID MB902SPR-B自动镜像2个2.5" SATA HDD / SSD，实现数据同步备份，以防止由于单一硬盘故障而导致的系统停机。
进阶RAID状态LED指示灯

ToughArmor RAID MB902SPR-B 设置了易于辨识的RAID状态LED指示灯，使用者无需使用RAID监控软件即可了解目前硬盘状态。但是，如果您的应用程序需要使用RAID监控软件，则可以在Windows / Mac计算机上进行下载和安装。

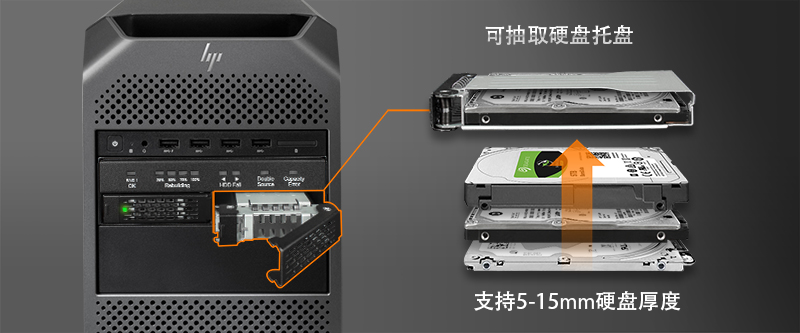

可移动式硬盘托盘

MB902SPR-B设有在ToughArmor系列中都配有的EZ-Slide全金属可移动式硬盘托盘，让使用者在无需打开计算机机壳或是关闭计算机电源的情况下，安装或卸下5-15 mm高的硬盘。
EMI抗电磁干扰接地

确保硬盘正确接地非常重要，尤其是进行多次硬盘插拔时。如果没有正确接地，极可能发生静电冲击，进而损坏硬盘甚至导致遗失重要数据资料。我们的EMI接地技术可确保HDD / SSD存放在稳定安全的环境中，提高可靠性。
安全又可靠

坚固的全金属机身和托盘确保最大程度的硬盘安全性，并进一步有助于硬盘散热。内置的防震机制有助于减少噪音同时为硬盘提供保护。
产品特色

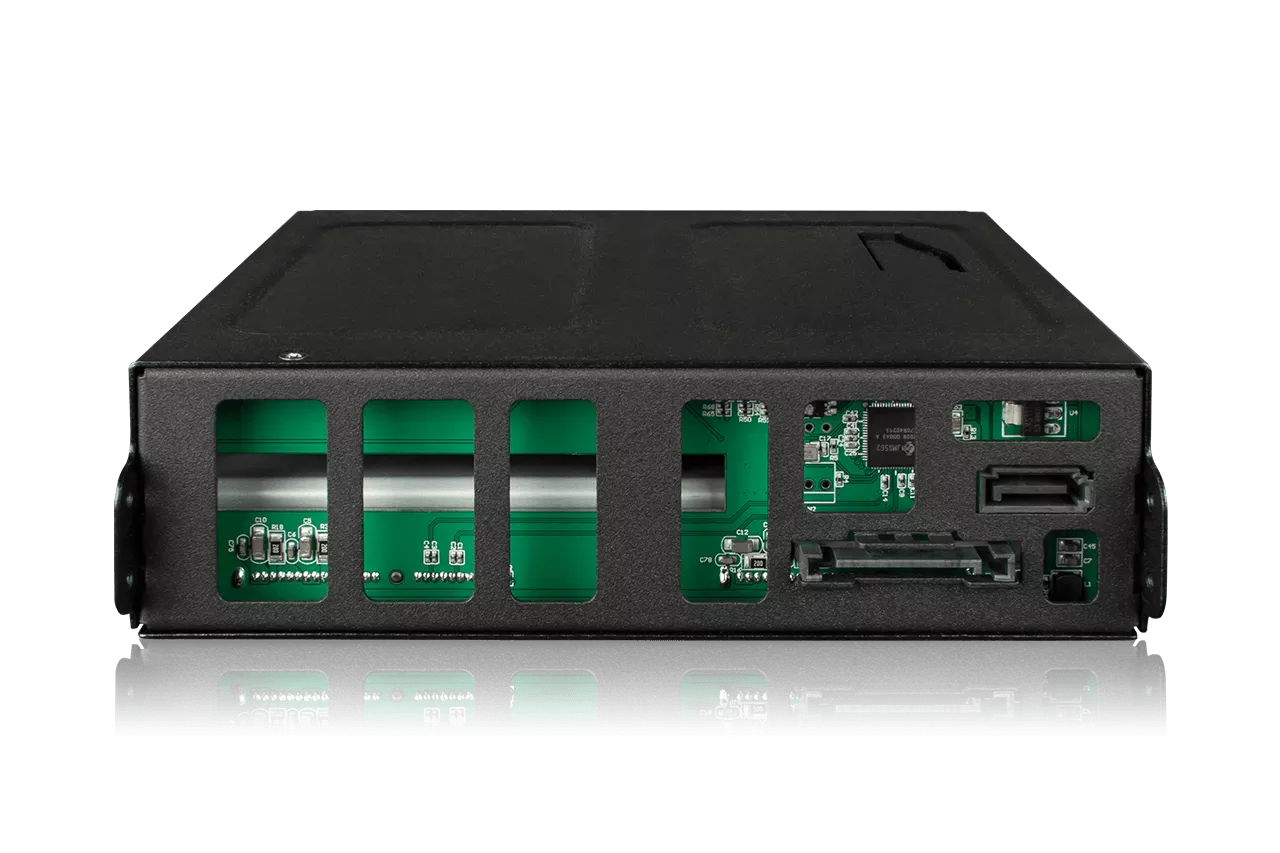

机身周围设有大型的通风孔，可与计算机的冷却系统配合使用，以使硬盘在最佳温度下运行。
使用我们的可上锁硬盘抽取盘增强安全性

如果您的应用程序需要增加物理安全性以保护有价值的数据免遭盗窃，您可以使用兼容的可锁定硬盘抽取盘 MB994TK-B 进行升级，以立即提升 MB902SPR-B 的安全性。对于预装可锁定硬盘托盘的 MB902SPR-B 批量订单，请联系我们的销售团队，电话service@icydock.net.cn （适用最小起订量）。
ToughArmor MB902SPR-B支持扣锁式的SATA 7 Pin数据线和15 Pin电源线，因此您无需担心线材意外从设备上断开。一旦连接线材后，它们将保持锁定在原位。
ICY DOCK SSD/HDD RAID 硬盘抽取盒系列

ICY DOCK RAID 硬盘抽取盒提供多种选项和规格，包括双层式2.5" 或3.5" 硬盘适用于5.25" 光碟机装置空间、双层式2.5" 硬盘适用于3.5" 装置空间以及双层式2.5" 硬盘适用于3.5" HDD 装置空间。无论您是在寻找超紧凑型RAID 硬盘抽取盒或是进阶RAID 硬盘抽取盒，ICY DOCK 都能为您提供完美解决方案！

ICY DOCK 适用于5.25" 光碟机装置空间的SSD/HDD RAID 硬盘抽取盒
双层式3.5" SATA HDD + HW RAID-1 设有进阶RAID 状态指示灯– MB901SPR-B
双层式2.5" SATA HDD + HW RAID-设有进阶RAID状态指示灯– MB902SPR-B

ICY DOCK 适用于3.5" 装置空间的SSD/HDD RAID 硬盘抽取盒
双层式2.5" SATA SSD/HDD + HW 0/1/BIG/JBOD – MB992SKR-B

ICY DOCK 适用于3.5" 装置空间的2.5" SSD/HDD RAID 硬盘抽取盒
双层式2.5" SATA SSD/HDD + HW 0/1/BIG/JBOD – MB982SPR-2S R1 (仅限特殊订单)
跨机型兼容互换

EZ-Slide Mini 抽取托盘 MB991TRAY-B 可在多款 ToughArmor 系列产品之间轻松互换通用。

您适合哪种 FatCage MB902SPR？
型号	MB902SPR-B	MB902SPR-B R1
支持模式	RAID 1	RAID 1 和 JBOD
RAID模式切换	无	有
差异	不支持JBOD功能，需要使用高级擦除软件或IOS命令来擦除写入硬盘上的RAID表（磁盘阵列表）:	支持 JBOD 模式，可查看两个单独的硬盘，并快速擦除硬盘上的 RAID 表，而无需使用高级擦除软件或 IOS命令。

可定制的 ICY DOCK 硬盘抽取盒：专为满足 TAA 和 UL 认证标准等而量身定制！

在ICY DOCK，我们深知遵循各种行业和安全标准的重要性。尽管我们的标准产品已经是以最高质量为目标制作的，但我们依然为客户提供了定制服务，ICY DOCK硬盘抽取盒和硬盘转接架的选项，以满足他们的特定认证要求。这包括 TAA 和 UL 标准以及宽温测试等标准。

我们的专业团队已充分准备好调整产品的材料和设计，以确保完全合规。此外，我们在整个认证过程中为客户提供全面的指导，协助客户完成认证过程。我们的目标不仅是满足产品精确的规格，而且要确保我们的产品成功通过严格的测试。下面是一个详细的表格，其中列出了可以在我们的定制方案中进行测试的所有可选认证。

ToughArmor RAID MB902SPR-B 的可选认证如下：
TAA	遵守《贸易协定法》
UL	安全标准认证
UL94	塑料材料的耐燃性
FCC	联邦通信委员会合规性
宽温测试	MIL-STD-810H - 方法 501.7 & 502.7

为特定认证定制 ICY DOCK 产品需要支付创建证书的费用，包括必要的测试费用。请注意，某些证书可能需要定期支付费用才能保持有效性。如需更多详细信息和咨询，请通过 service@icydock.net.cn与我们联系

主要特点

*支持2 个 2.5" SATA HDD/SSD，高度为5-15mm
*可安装至任何标准单一 5.25" 光驱位中
*支持最高6 Gbps的传输速度
*内建硬件JMS562 RAID 1镜像（安全模式）芯片组
*易于辨识的RAID状态LED指示灯，用于硬盘电源、读取、故障和RAID 1重建过程
*防震技术（AVT）–降噪并保护硬盘免受环境因素损坏
*EMI接地技术–保护HDD/SSD免受电磁干扰或损坏
*鹰钩锁设计将托盘牢固地固定在抽取盒内
*坚固耐用的重型全金属，适用于医疗、军事系统、服务器和工业计算机的结构设计

规格

产品名称：	磁盘阵列2盘位2.5英寸 SATA硬盘转5.25英寸光驱位硬盘抽取盒内置 RAID 1
型号：	MB902SPR-B
颜色：	黑色
支持硬盘尺寸：	2个2.5英寸 SSD / HDD
兼容硬盘类型：	SATA
硬盘数量：	2
最大硬盘高度：	15mm
适用装置空间：	5.25英寸光驱位
主机接口：	1 x SATA 7pin
电源接口：	1 x 15pin SATA 电源接口
传输速率：	最高6 Gbps (取决于硬盘速度)
支持硬盘容量：	无限制
散热方式：	金属散热
支持热插拔：	是
RAID功能：	RAID1
控制芯片IC：	JMicron – JMS562
结构/材料：	全金属
产品尺寸（长 x 宽 x 高）：	136.8 x 146 x 41.3mm
产品净重：	658.9g
包装毛重：	752g
支持的作业系统：	Windows 11, 10, 8.1, 8, 7 和 Vista
RAID1 OK状态指示灯：	绿灯恒亮：RAID 1 阵列正常 LED关闭：JBOD模式/RAID 1阵列错误/重建中
Rebuilding指示灯：	绿灯闪烁：RAID1正在重建，进度分为四档 LED关闭：未处于重建模式
HDD Fail指示灯：	红灯恒亮x2：双源错误提醒红灯恒亮x1：硬盘故障/目标硬盘的容量小于源硬盘
Double Source指示灯：	红灯恒亮：双源错误提醒
Capacity Error指示灯：	红灯恒亮：硬盘容量错误
硬盘状态LED指示灯：	绿灯恒亮：硬盘通电/处理RAID 1重建（源硬盘）绿灯闪烁：硬盘读写/处理 RAID 1 重建（目标硬盘）红灯恒亮：硬盘故障/双源异常/目标盘容量小于源盘
产品内容：	本机装置、使用手册、螺丝
SATA接口插拔次数：	10,000
湿度：	5%~65% RH
工作温度：	0°C 至 60°C (32°F 至 140°F)
储存温度：	-35°C 至 70°C (-31°F 至 158°F)
认证：	CE, RoHS, REACH
保修年限：	5年

快速链接

常见问题

使用前建议必读：RAID1正确操作指南与致命误区全解析

本指南将完整展示标准操作：从硬盘处理、阵列组建到监控备份。同时重点解析“母盘”顺序、严禁断电、跨平台不兼容等致命误区，让你彻底明白RAID 1的能力边界与正确用法，真正构筑数据安全防线。

问: MB902SPR-B 与 SATA 机械硬盘/固态硬盘是否存在已知兼容性问题？

答: MB902SPR-B 采用 JMS562 芯片组设计，与市场上大多数 SATA 机械硬盘和固态硬盘兼容。为帮助客户选择合适设备，我们基于已验证的用户反馈和内部测试整理了一份兼容性清单。

查看兼容硬盘

请注意，硬盘兼容性可能受主机控制器、芯片组或线缆质量影响。清单所列设备已在特定环境中验证，但无法保证在所有系统配置下均能实现 100% 兼容。

若您遇到潜在的检测问题或稳定性问题，我们建议采取以下步骤：

请将硬盘固件升级至最新版本。
尝试将硬盘连接至主机其他 SATA 端口（若系统配备多个 SATA 控制器/芯片组，请优先使用不同芯片组的端口）。
使用高品质 SATA 线缆以确保连接稳定性。
若硬盘仍未被识别，请通过 service@icydock.net.cn 联系我们的技术支持团队。

为获得最佳效果，建议优先选择兼容性清单中的设备，并在组建 RAID 阵列时始终使用两块相同型号的硬盘。

RAID硬盘抽取盒在热启动（或热重启）后无法检测硬盘

问：为什么系统冷启动（首次通电开机）时，可正常识别抽取盒内的 RAID 硬盘；但在系统热重启（操作系统内软重启）后，硬盘无法被 BIOS 或操作系统识别到？

答: 核心原因可能为主板与硬盘盒硬件初始化时序不兼容问题：热重启过程中主板不会对外部设备执行完整的断电复位，BIOS 通常为缩短启动时间会简化硬件扫描流程；而抽取盒内的硬盘、RAID 控制芯片需要充足上电时长完成初始化，二者时序错位时，BIOS 扫描设备阶段硬盘尚未就绪，就会出现检测失败。冷启动会对整机所有硬件完整断电、重新上电复位，主板扫描时序与硬盘初始化周期匹配，因此识别正常。排查解决方法

开启端口热插拔功能 进入主板 BIOS，找到抽取盒对应的 SATA/PCIe 端口，开启「热插拔（Hot Plug）」选项，确保系统重启时会对该端口执行完整的设备重新检测。
设置硬盘上电延迟 若 BIOS 支持「硬盘上电延迟」「硬盘预延迟时间」「Hard Disk Pre-delay」类选项，建议设置 2~5 秒的延迟时长，为抽取盒内的硬盘及 RAID 控制器预留充足的初始化时间。
关闭 BIOS 快速启动 在 BIOS 中关闭「快速启动（Fast Boot）」相关选项，强制系统重启时执行全流程硬件初始化与设备枚举，避免简化扫描导致漏识别。
更新主板 BIOS固件 前往主板厂商官网下载对应型号的最新 BIOS 并更新，新版本通常会修复硬件兼容性问题、优化存储设备检测逻辑，提升适配稳定性。

适用产品型号：

MB901SPR-B / MB901SPR-B R1
MB902SPR-B R1 / MB902SKR-B R1
MB992SKR-B

Q: 什么是RAID？什么是不同的模式？

A：注意: 并非所有的ICY DOCK硬盘抽取盒都支援以下所述的每个RAID模式。有关各机种支援的RAID模式详细讯息，请参阅手册或icydock.com产品页面。
独立磁碟阵列（RAID）是一种虚拟磁碟技术，可将多个硬盘组合起来。 RAID可以创建备份、提高性能或同时做到这两者。
RAID不应被视为数据资料备份的替代品。如果重要的数据资料进入RAID阵列，则应将其备份到另一个硬盘或逻辑磁碟。
以下是通常会与RAID结合使用的术语:
• 分割：数据在多个磁碟之间分割。
• 镜像：数据在多个磁碟之间镜像。
• 同位元校验：也称为同位元资料容错。
对于不同的应用程序要求，存在不同的RAID级别。
部分ICY DOCK产品提供的RAID模式的列表，请参考下表：

Q: 如何重建RAID 1阵列？

A：1. 通过使用RAID监控软件（如果有）来确定哪个硬盘可以运行，或者在不同的硬盘抽取盒上单独测试每个硬盘，或者将每个硬盘直接连接到计算机的SATA接口。
2. 用相同的硬盘替换故障硬盘。
3. 阵列将重建，并且在重建过程中可以使用。
注意1: 建议使用新的并且完全相同的硬盘进行重建。若使用旧硬盘，建议您在开始重建之前使用Windows的DiskPart命令清理并格式化旧硬盘。
注意2: 在开始重建过程之前，请确保替换硬盘，从未执行过RAID格式的硬盘。

Q: 我的计算机在使用SATA / eSATA时只能识别其中一个硬盘。我该怎么办？

A：SATA硬盘控制器需要一种称为port multiplier的功能，以便每个SATA或eSATA接口读取多个硬盘。在许多SATA硬盘控制器上，port multiplier功能不是标准配置。
如果您的计算机仅能识别一个硬盘，则需要将SATA / eSATA电缆插入具有port multiplier功能的SATA控制器中。如果目前所有硬盘控制器都不包含此功能，则可以在任何可用的扩充插槽（例如PCI，PCI-Express，PCMCIA，CardBus或ExpressCard）中添加支援port multiplier的硬盘控制器。
如果您的硬盘控制卡支援端口倍增器功能，但只能读取其中一个硬盘，请更新硬盘控制器的驱动程序。

Q: 一切都已连接，但没有办法运行。我该怎么办？
A：对硬盘抽取盒中的问题进行故障排除时，可以透过快速测试排除潜在问题。您可以进行以下测试确保以下组件正常运行，排除为问题的根源:
• 电缆（USB，SATA，SAS，Mini-SAS等）
• HDD/SSD（M.2硬盘，3.5吋硬盘，固态硬盘等）
• 硬盘抽取盒（转换器，移动式托架，机壳和外部机壳）
测试您的安装组件，请尝试以下操作:
• 将硬盘直接连接至系统，或在其他抽取盒中使用该硬盘，以查看问题是否出现在硬盘上。
• 使用其他方式设置电缆、硬盘和硬盘抽取盒，看问题是否出现在组件或设置上。
• 在您的设置中使用其他电缆、硬盘和硬盘抽取盒，看问题是否仍然存在。理想情况下，您应该使用一个已知可以在其他设置中运作的组件进行测试。
在测试硬盘和硬盘抽取盒时，建议您执行以下操作:
• 检查磁碟管理, 请按 Windows 键 + R, 输入 diskmgmt.msc, 然后按Enter. 检查是否列出了您的硬盘。
• 如果列出的硬盘中有未配置的空间, 则需要重新格式化硬盘。右键单击未配置的空间，然后单击【新增简单磁碟区】。接着按照荧幕上的说明完成重新格式化。
注意: 格式化硬盘会清除硬盘上所有数据资料。重新格式化硬盘之前，请确保备份所有数据资料。
• 如果硬盘被列为运行状况良好，但没有磁碟机代号，例如C : ，请右键单击运行状况正常的空间，然后单击【变更磁碟机代号及路径】。单击【新增】，分配磁碟机代号，然后单击【确定】。
注意: 格式化的硬盘只有为其分配磁碟代号后，才会显示在「计算机」或「我的计算机」中。

Q：如何清除硬盘中的RAID信息
A：包含Windows | Linux 清除教程

Windows操作系统：
方法一：使用低阶格式化工具（Low-Level Format Tool）
1. 点击链接 HDDGURU LLF tool 下载至您的电脑，完成安装并打开。
注意：免费版本的速度上线为50MB/S

2. 选择要清除RAID标记的硬盘，并点击“继续”
警告：在选择硬盘中的储存数据将被清除且无法复原！

3. 在“LOW-LEVEL FORMAT ”选项中点击“FORMAT THIS DEVICE”

4. 进度达到100%后关闭工作窗口，并选择Windows磁盘管理来配置硬盘的未分配空间以完成设置。

方法二：使用CMD执行Diskpart低阶格式化命令（Diskpart Low-Level Format Command）

1. 将要擦除RAID标记的硬盘直接连接电脑

2. 右键单击Windows（图示

），选择”磁盘管理”确认Windows已识别硬盘，并记下需要格式化的硬盘编号，以备之后使用

3. 按“Windows键+R键”打开“运行”, 输入“cmd”，再按 “确定”弹出命令提示

4. 在命令提示中输入“diskpart”，再按Enter弹出Diskpart命令

5. 上面的命令将打开一个Diskpart命令视窗。在Diskpart命令中输入“list disk”，再按 Enter 列出磁盘清单

6. 在Diskpart命令中输入“select disk (磁盘编号)”。指定需要格式化的硬盘编号（在步骤2中记下的硬盘编号）

7. 在Diskpart命令中輸入“clean all”，再按 Enter 执行格式化。
警告:此命令将永久删除所有文件和RAID表格，且无法复原！

8. 待格式化完成，在Diskpart命令中輸入“exit”，再按 Enter关闭命令窗口。使用 Windows磁碟管理来配置硬盘的未分配空间以完成设置。

Linux操作系统：
方法: 终端机低阶格式化命令（Terminal Low-Level Format Command）

1. 将要擦除RAID标记的硬盘直接连接电脑

2. 打开终端机(terminal)

3. 在终端机中，输入命令“lsblk”，然后按 Enter列出所有可用硬盘，并记下需要格式化硬盘的编码，以备之后使用。（本例中为Sdb）

4. 在终端机中输入命令“sudo dd if=/dev/zero of=/dev/sd(disk latter) bs=1M”，指定需要格式化的硬盘编码（在步骤3中记下的硬盘编码）然后按Enter並输入密码
警告：此命令將永久删除所有文件和RAID表格且无法复原！

5. 待格式化完成，即可结束终端机操作；格式化后的硬盘为未分配空间，可重新配置硬盘。

Q：我无法格式化以前用于RAID配置的硬盘，也无法删除RAID表。
A：需要执行低级格式化来擦除写入驱动器上的RAID表，Windows磁盘管理不支持此操作。请在此处查看有关如何擦除RAID表的详细说明。

有关设置ICY DOCK RAID抽取盒的其他帮助，请通过电子邮件或电话与我们联系。

问: 插入硬盘抽取盒时，感觉硬盘抽取盒的上部和下部金属弹簧卡住了。我该怎么办？
答: 从盘柜中卸下硬盘抽取盒，然后重新插入抽取盒，同时不对抽取盒前面的金属网板施加过大的压力。前金属网板上的力过大可能会使顶部和底部金属弹簧弯曲，从而导致插入硬盘抽取盒时出现困难。因此，发生这种情况时，请不要强行插入硬盘抽取盒，因为它可能会损坏金属弹簧。

如发现以上情况请联系ICY DOCK客服人员。
