ToughArmor MB872MP-B

全金属12盘位M.2 SATA SSD转5.25吋装置空间(SFF-8612)硬盘抽取盒
产品详细信息





  • 产品介绍
    ToughArmor MB872MP-B在单一5.25吋光盘机装置空间中容纳了12个M.2 SATA SSD,支援30mm-110mm(2230/2242/2260/2280/22110)各种SSD的长度。 背面有3个高速OCuLink(SFF-8612)接口,可支援12个M.2 SATA SSD 以 6Gb/s 的速度传输数据资料,同时减少了线材紊乱,从而让系统内的气流运作良好并且易于进行线材管理。创新设计了可调式M.2扣锁在托盘上,使您无需使用工具及螺丝即可更换M.2硬盘。 具有3种速度控制模式的40mm风扇,以及智能配置通风孔,可使硬盘保持在最佳温度。 机身和托盘由重金属制成,确保持久耐用。
  • 高效能计算机的高存储密度需求
    ToughArmor MB872MP-B的高存储密度设计使其适用于存储空间有限的高效能系统,例如高效能计算机、服务器、工作站和数据中心。 专为需要高IOPS、高容量和低延迟的系统而设计。 MB872MP-B仅透过3个OCuLink(SFF-8612)资料连接器和2个SATA 15 pin电源接口连接12个M.2 SATA SSD,以简化线材管理和改善系统气流,这些对于建立高效能计算机至关重要。
  • 创新的可移动式M.2 SATA SSD托盘
    一般的M.2硬盘使用小螺丝安装在主板或转接卡上,这是个麻烦且耗时的过程。 然而,MB872MP-B的可移动式硬盘托盘设计使M.2 SSD的安装和拆卸过程简易方便,无需使用任何工具。
  • 无需工具即可轻松安装M.2硬盘
    ToughArmor MB872MP-B配备了正在申请专利的M.2可调式扣锁,无需工具即可完成硬盘的安装/拆卸。
  • 只需置入M.2 SATA SSD(2230、2242、2260、2280和22110),移动可调式M.2扣锁,使其牢固地固定M.2 SSD并盖上盖子。 整个过程不到10秒即可完成,节省了宝贵的时间和资源。
  • 最佳冷却效率
    专用的超薄托盘由厚铝挤成型制成,并作为散热器以散发M.2 SATA SSD产生的热量。 此外,使用3 条 OCuLink传输线代替12 条 SATA电缆,可减少电缆的紊乱并改善系统气流。
  • 随附的导热胶垫填充了接触面的间隙,并将热量从M.2 SSD传递到大面积的散热托盘,从而使气流有效地将热量散发掉。
  • 一次为12个硬盘供电可能会积聚热量。 因此,我们提供了一个40mm冷却风扇,该风扇具有3种风扇速度控制模式,可在整个设备中提供气流。 根据您的需求,选择适当的风扇速度使硬盘即使在重负载下也能保持最佳的工作温度。
  • 在最恶劣的环境下提供严实保护
    ToughArmor MB972MP-B可以确保抽取盒能够长期使用,并且可以承受在最恶劣的环境中使用。机身和托盘上都使用了坚固的全金属结构,非常适合需要耐燃等级的工业设备。高质量适用于各种企业系统,包括医疗、军事、执法单位和工业、制造业,例如嵌入式控制和工厂自动化系统。
  • EMI接地技术
    对于M.2 SSD接地是必不可少的,因为如果插拔硬盘时未正确接地,则可能由于静电冲击而导致硬盘损坏。 藉助我们创新的EMI接地技术,一旦M.2扣锁卡入SSD螺孔中,SSD将在抽取盒的托盘和外壳中处于接地状态。 将四个螺丝安装于主机侧面后,则将在整个计算机系统中处于接地状态。
  • 配备功能

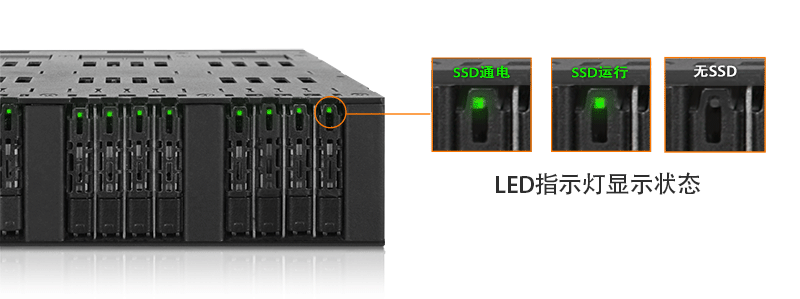

    每个托盘中都配有一个硬盘活动LED指示灯,可让您一目了然SSD状态,藉助主动电源技术 (APT),在插入硬盘时将自动打开电源,而在卸除所有硬盘后会自动关闭电源。
  • 透过独立的硬盘ID标签,随时都可以清楚哪些硬盘是属于RAID阵列或是含有特定的档案。ID标志可自行取下并重新排序,也可选择不安装ID标志维持简洁的外观。
  • ToughArmor MB872MP-B支援15 pin SATA扣锁式电源线,不必担心线材会意外从抽取盒中断开。一旦线材连接至装置,便会稳定到位。
主要特点
* 适合所有长度的12 x M.2 SATA SSD,分别为30mm(2230),42mm(2242),60mm(2260),80mm(2280)和110mm(22110)
* 安装至1个标准5.25吋装置空间
* 透过2 个 15-pin SATA电源接口为12 个 M.2 SSD供电
* 通过3 个 OCuLink(SFF-8612)连接器连接12 个 M.2 SSD
* 每个硬盘的传输速度高达64Gb/s,并支持热插拔功能
* 40mm冷却风扇,三种模式的风扇速度控制(high/low/off)
*  可移动式硬盘托盘,无需工具即可安装硬盘,易于维护
* 附导热胶垫的大型散热托盘可散发硬盘中的热量
* 防震技术(AVT)–为SSD提供安全的环境
* 主动式电源技术(APT) –透过在未安装硬盘时关闭设备来节省电源
* 随附硬盘ID标签用以标注硬盘
* 鹰钩锁系统可将硬盘固定在抽取盒内
* 电磁干扰接地(EMI)–保护SSD免受电磁干扰或损坏
* 支持扣锁式SATA电源线
* 业界首创3年保固,提供卓越的客户服务


规格
产品名称 全金属12层式M.2 SATA SSD转5.25吋装置空间(SFF-8612)硬盘抽取盒
型号: MB872MP-B
颜色: 黑色
支持硬盘: 12 x M.2 SATA SSD
兼容硬盘类型: M.2 SATA
硬盘数量: 12
支持硬盘尺寸: 2230-22110 mm
适用装置空间: 5.25寸装置空间
主机接口: 3 * OCuLink(SFF-8612)
电源接口: 2x 15 pin SATA 电源接口
传输速率: 最高64Gbps (取决于硬盘速度)
支持硬盘容量: 无限制
散热方式: 40 mm风扇
结构/材料: 全金属
支持热插拔:
安全防护: 防震
产品尺寸(WxHxD): 157.8 x 146x 41.3mm
产品净重: 1680.8g
包装毛重: 1878.3g
硬盘LED指示灯: 硬盘通电:恒绿 ;硬盘运作:闪烁绿色
包装内容: 本机装置、使用手册、螺丝、硬盘ID标签
连接器插拔次数: 10,000
湿度: 5%~65% RH
工作温度: 0°C - 60°C (32°F - 140°F)
储存温度: -35°C - 70°C (-31°F - 158°F)
认证: CE, RoHS, REACH
保修年限: 3年



快速链接:


常见问题
问: 我可以更换设备附带的冷却风扇吗? 这样做会使保固失效吗?
答: 我们使用的冷却风扇已经在硬盘抽取盒上进行了全面测试,确保其正常运作并支援风扇速度控制(针对某些型号),因此,我们建议客户保留原始风扇以获取最佳效果。 我们了解原始风扇可能并不适合所有应用,因此我们选择在使用第三方风扇的情况下仍然遵守保固条款,但是如果第三方风扇对设备造成电磁干扰损坏,则保固失效。


问:  购买第三方冷却风扇之前,应检查哪些规格?
答:以下讯息是MB872MP-B的风扇规格要求和兼容的风扇型号

風扇尺寸 (WxHxD) 40 x 40 x 10mm 40 x 40 x 20mm
連接器 3 Pin Wafer
額定電壓 (VDC) 12V DC
額定電流 (A) < 0.12A (127mA)
螺絲規格 飛利浦平頭 - M3 x 15mm - 鋼(風扇隨附) 飛利浦平頭 - M3 x 25mm - 鋼(不含)
兼容的风扇型号列表
(未经测试,本公司皆不负责保固责任)

Noctua NF-A4x10 FLX NF-A4x20 FLX
Sunon MF40101VX-
1000U-A99
MF40101V1-
1000U-A99
MF40101V2-
1000U-A99
HA40101V4-
1000U-A99
EE40101S1-
1000U-999
EE40101S2-
-999
EF40101BX-
1000U-A99
EF40101B1-
1000U-A99
EF40101B2-
1000U-A99
EE40201SX-
1000U-999
EE40201S1-
1000U-999
EE40201S2-
1000U-999
EE40201S3-
1000U-999
EF40201BX-
000U-A99
EF40201B1-
000U-A99
EF40201B2-
000U-A99
EF40201B3-
000U-A99
MF40201VX-
1000U-A99
MF40201V1-
1000U-A99
MF40201V2-
1000U-A99
MF40201V3-
1000U-A99
HA40201V4-
1000U-A99

Sanyo Denki 109P0412H901 109P0412M901 9GA0412P6F001 109P0412H601
109P0412F601 109P0412M601 9WP0412H6001
问: 当我将M.2 SSD安装至硬盘托盘后,很难将硬盘托盘的上盖阖上导致无法将硬盘托盘完全插入转接盒中。
答: 请确保使用M.2可调式扣锁将M.2 SSD固定。 若M.2可调式扣锁未完全固定,则托盘盖将无法正确关闭。 如果您在固定M.2可调式扣锁或关闭托盘盖时遇到困难,则您使用的M.2 SSD可能没有符合标准的M.2 SSD厚度,该厚度小于每侧1.5mm的高度,且总高度不超过3.8mm。 使用非标准厚度的M.2 SSD会导致M.2可调式扣锁和托盘盖无法密合,并且M.2接口无法对准。 如果您在将硬盘托盘插入抽取盒时遇到问题,请立即停止操作并检查硬盘厚度,以确保其符合标准M.2 SSD厚度-每一侧的高度小于1.5mm,总高度小于3.8mm。

注意: 某些M.2 SSD使用金属散热标签,该标签会使每侧的厚度超过1.5mm。 取下贴纸可以解决问题,但后果自负(可能会使SSD的保固失效)

ICY DOCK轉接盒設計為與標準厚度的M.2 SSD相容。 我們強烈建議購買前檢查硬碟的厚度,請參閱以下不相容的M.2 SSD列表以了解更多信息:

已知與ICY DOCK轉接盒不相容的M.2 NVMe SSD:



Intel Optane 905p(380GB)
SSDPEL1D380GAX1

Team Group CARDEA ZERO(240GB/480GB)
TM8FP2240G0C110 TM8FP2480G0C110

CARDEA ZERO Z440
(256GB/512GB/1TB)
TM8FP2240G0C110 TM8FP2480G0C110
TM8FP5001T0C110
CARDEA Liquid(256GB/512GB/1TB)
TM8FP5256G0C119 TM8FP5512G0C119
TM8FP5001T0C119
CARDEA ZERO Z330(256GB/512GB/1TB)
TM8FP5256G0C119 TM8FP5512G0C119
TM8FP8256G0C311
CARDEA ZERO Z340 (256GB/512GB/1TB)
TM8FP9256G0C311 TM8FP9512G0C311
TM8FP9001T0C311
CARDEA Ceramic C400(1TB/2TB)
TM8FP9256G0C311 TM8FP9512G0C311

T-CREATE CLASSIC(1TB)
TM8FPE001T0C611
T-CREATE EXPERT (1TB/2TB)
TM8FPE001T0C611
WD Black SN750 (500GB/1TB/2TB)
WDS500G3XHC WDS100T3XHC
WDS200T3XHC
Black-The Game Awards Limited Edition
(500GB/1TB/2TB)
WDS500G3XHC WDS100T3XHC
ADATA XPG GAMMIX S11 Pro (256GB/512GB/1TB/2TB)
AGAMMIXS11P-256GT-C AGAMMIXS11P-512GT-C
AGAMMIXS11P-1TT-C AGAMMIXS11P-2TT-C
XPG GAMMIX S5(256GB/512GB/1TB)
AGAMMIXS5256GT-C AGAMMIXS5512GT-C
AGAMMIXS51TT-C
XPG SPECTRIX S40G RGB(512GB/1TB)
AS40G-512GT-C AS40G-1TT-C
XPG GAMMIX S50 (1TB/2TB)
AGAMMIXS50-1TT-C AGAMMIXS50-2TT-C
SWORDFISH(250GB/500GB/1TB/2TB)
ASWORDFISH-250G-C ASWORDFISH-500G-C
ASWORDFISH-1T-C ASWORDFISH-2T-C
FALCON(256GB/512GB/1TB/2TB)
AFALCON-256G-C AFALCON-512G-C
AFALCON-1T-C AFALCON-2T-C
Asgard AN1 (256GB/512GB/1TB)
AN 256NVMe-M.2/80 AN 512NVMe-M.2/80
AN 1TNVMe-M.2/80
AN3(500GB/1TB/2TB)
AN3 500NVMe-M.2/80 AN3 1TNVMe-M.2/80
AN3 2TNVMe-M.2/80
AN3+(512GB/1TB/2TB)
AN3+ 512NVMe-M.2/80 AN3+ 1TNVMe-M.2/80
AN3+ 2TNVMe-M.2/80

Asura Genesis Xtreme (256GB/512GB/1TB)
AGX0256BK AGX0512BK
AGX1024BK AGX2048BK

Corsair MP600(500GB/1TB/2TB)
CSSD-F500GBMP600 CSSD-F1000GBMP600
CSSD-F2000GBMP600

Gloway VAL(120GB/240GB/500GB)
VAL120NVMe-M.2/80 VAL240NVMe-M.2/80
VAL500NVMe-M.2/80

Gigabyte AORUS RGB (256GB/512GB)
GP-ASM2NE2256GTTDR GP-ASM2NE2512GTTDR

AORUS NVMe Gen4 (500GB/1TB/2TB)
GP-ASM2NE6500GTTD GP-ASM2NE6100TTTD
GP-ASM2NE6200TTTD
KingDian NV480 PRO(128GB/256GB/512GB/1TB)
NV 480 PRO 128GB NV 480 PRO 256GB
NV 480 PRO 512GB NV 480 PRO 1TB

Micron 2100AI(1TB)
MTFDHBK1T0TDP

Patriot Viper Gaming VPR100 RGB (256GB/512GB/1TB/2TB)
VPR100-256GM28H VPR100-512GM28H
VPR100-1TBM28H VPR100-2TBM28H
Viper Gaming VPN100
(256GB/512GB/1TB/2TB)
VPN100-256GM28H VPN100-512GM28H
VPN100-1TBM28H VPN100-2TBM28H
Viper Gaming VP4100 (256GB/512GB/1TB/2TB)
VP4100-1TBM28H VP4100-2TBM28H


Plextor M8PeG(128GB/256GB/512GB/1TB)
PX-128M8PeG PX-256M8PeG
PX-512M8PeG PX-1TBM8PeG
M9PG (256GB/512GB/1TB)
PX-256M9PG PX-512M9PG
PX-1TM9PG
M9PeG(256GB/512GB/1TB)
PX-256M9PeG PX-512M9PeG
PX-1TM9PeG

Sabrent Rocket (256GB/512GB/1TB/2TB/4TB)
SB-ROCKET-256 SB-ROCKET-512
SB-ROCKET-1TB SB-ROCKET-2TB
SB-ROCKET-4TB
Rocket Q (500GB/1TB/2TB/4TB/8TB)
SB-RKTQ-500 SB-RKTQ-1TB
SB-RKTQ-2TB SB-RKTQ-4TB
SB-RKTQ-8TB
Rocket NVMe(500GB/1TB/2TB)
SB-ROCKET-NVMe4-500 SB-ROCKET-NVMe4-1TB
SB-ROCKET-NVMe4-2TB SB-ROCKET-NVMe4-HTSK-500
SB-ROCKET-NVMe4-HTSK-1TB SB-ROCKET-NVMe4-HTSK-2TB
Rocket Q4 (1TB/2TB/4TB)
SB-RKTQ4-1TB SB-RKTQ4-2TB
SB-RKTQ4-4TB SB-RKTQ4-HTSS-1TB
SB-RKTQ4-HTSS-2TB SB-RKTQ4-HTSS-4TB
Seagate Nytro 5000 (400GB/480GB/800GB/960GB/1.6TB/1.9TB)
XP400HE30002 XP400HE30012 XP480LE30002 XP480LE30012
XP800HE30002 XP800HE30012 XP960LE30002 XP960LE30012
XP1600HE30002 XP1600HE30012 XP1920LE30002 XP1920LE30012
SK Hynix PE41010(960GB)
HFS960GD0TEG-6410A
PE4011 (1920GB)
HFS1T9GD0TEG-6410A
Toshiba BG2(512GB)
THNSN0512GSXA


已知与ICY DOCK转接盒不兼容的M.2 SATA SSD:
MDA350S (32GB/64GB/128GB/256GB/512GB)
SP032GIMDA351SV0 SP064GIMDA351SV0 SP128GIMDA351SV0 SP256GIMDA351SV0
SP512GIMDA351SV0
Crucial M550(512GB)
CT128M550SSD4 CT256M550SSD4 CT512M550SSD4
Silicon Power


如果问题仍然存在,请联系service@icydock.net.cn ,以便我们尽快为您解决问题。




Q: 您能推荐适用于 MB872MP-B 的扩充卡吗?

A: 以下扩充卡与 MB872MP-B 兼容。 我们强烈建议使用官方线材以获得最佳兼容性。



品牌 扩充卡 官方线材
Broadcom
(HBA)
9500-16i 9500-8i 请参考下方品牌
Serial Cable - SLSP-8X-11X2-0.5M (50cm)
Micro SATA Cable - MIC74-8401 (50cm)

购买链接

SLSP-8X-11X2 RML42-0503
Serial Cable Micro SATA Cables


与Broadcom官方 兼容
U.2 Enabled Cable 05-60001-00
Broadcom
(MegaRAID)
9580-8i8e 9560-8i
9560-16i



注意:我们强烈建议您从您信任的当地经销商处购买电缆。



我们目前正在与主要的扩充卡制造商合作认证我们的 NVMe 抽取盒。 我们将在列表中加入兼容的扩充卡。


您可以点击 此处 回报可兼容的扩充卡/线材。 如果您想检查不在列表中的扩展卡的兼容性,请点击 此处
