1盘位M.2 NVMe SSD转PCIe 4.0 x4转接卡，附散热机壳和PCIe支架

EZConvert Ex Pro MB987M2P-1B

1盘位M.2 NVMe SSD转PCIe 4.0 x4转接器，附散热机壳和PCIe支架

在线零售商

产品介绍

EZConvert Ex Pro MB987M2P-1B透过PCIe 4.0 x4 / x8 / x16 扩充插槽，提供高效能、低成本且简单的方式将数据资料的存储系统升级至高速M.2 PCIe NVMe SSD。

节省空间的设计

利用PCIe扩充插槽，MB987M2P-1B让您得以在PCIe插槽上安装M.2 PCIe NVMe SSD以节省空间。 MB987M2P-1B是为缺少额外硬盘空间的系统而生的理想解决方案，例如嵌入式计算机，车载计算机，机架式服务器主机，紧凑型计算机主机和工作站。

最先进的免工具硬盘安装

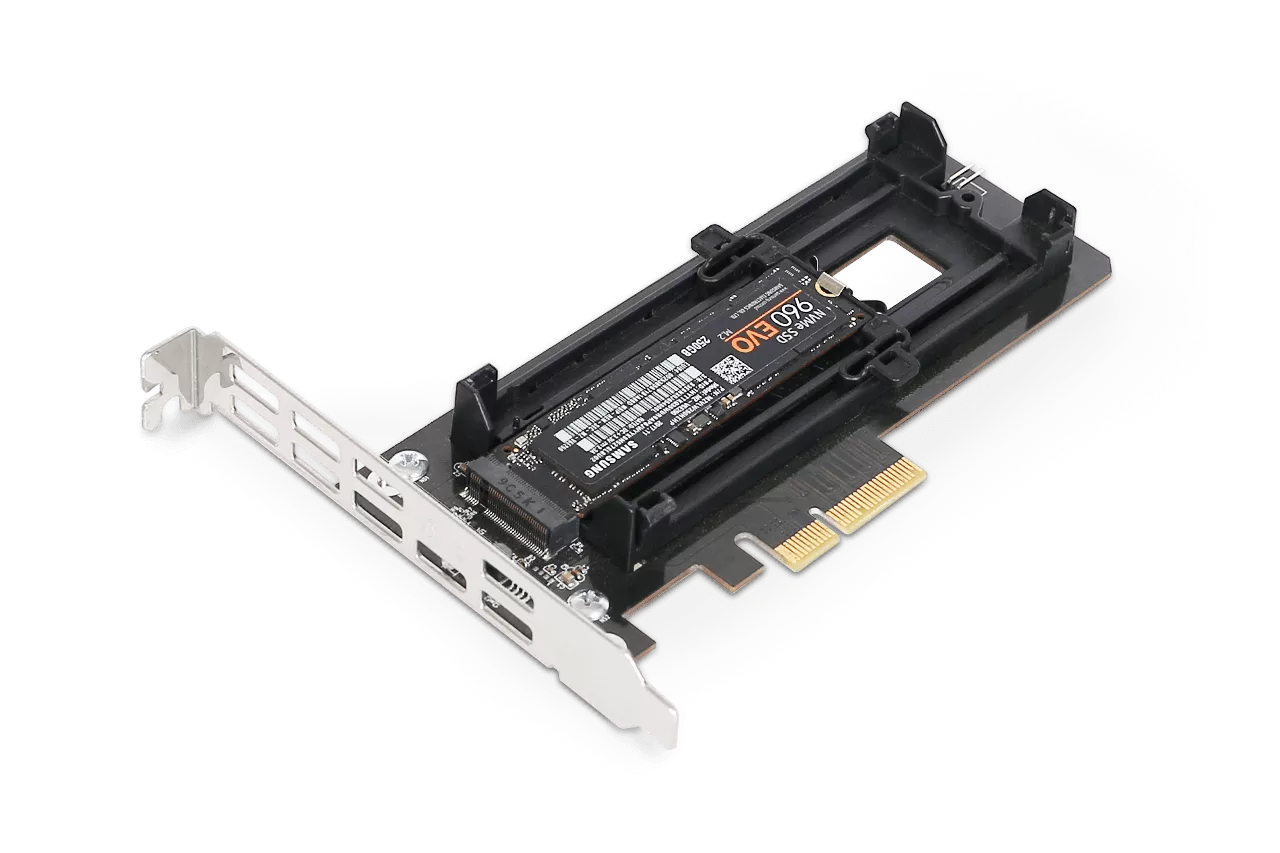

独特的M.2可调整式锁定装置可夹在M.2 SSD的螺孔中，无需使用工具或螺丝即可将硬盘牢牢固定，节省锁上易脱落的细小螺丝的时间，同时保护硬盘免受振动和移动时的损伤。

EZConvert Ex Pro可支援所有标准的M.2 PCIe NVMe SSD长度，包括2230（30mm），2242（42mm），2260（60mm），2280（80mm）和22110（110mm）。

新一代PCIe SSD的完美解决方案

PCIe 3.0/4.0 接口可同时提供电源和数据传输，减少了系统中电缆混乱的情况。惊人的 PCIe 4.0 x4 提供了 64Gb/s 传输速度，是标准SATA III的10倍，这些优势使得MB987M2P-1B成为图像处理、机器学习(machine learning)、云端运算，资料探勘(data mining)和游戏等数据密集型应用的理想解决方案。

EZConvert EX Pro MB987M2P-1B专为PCIe 4.0 x 4插槽设计兼容PCIe 4.0 x8 和 x16 插槽。

极佳散热

特殊的铝制散热机壳，即使在重负荷运转下也可将M.2 NVMe SSD保持在安全温度下。随附的导热胶垫可以置于铝制散热器的内侧，增强散热效果。

M.2 SSD下方的大型通风孔可最大限度地提供气流于整个硬盘中，从而提供最佳的冷却效果。

支持各种系统高度

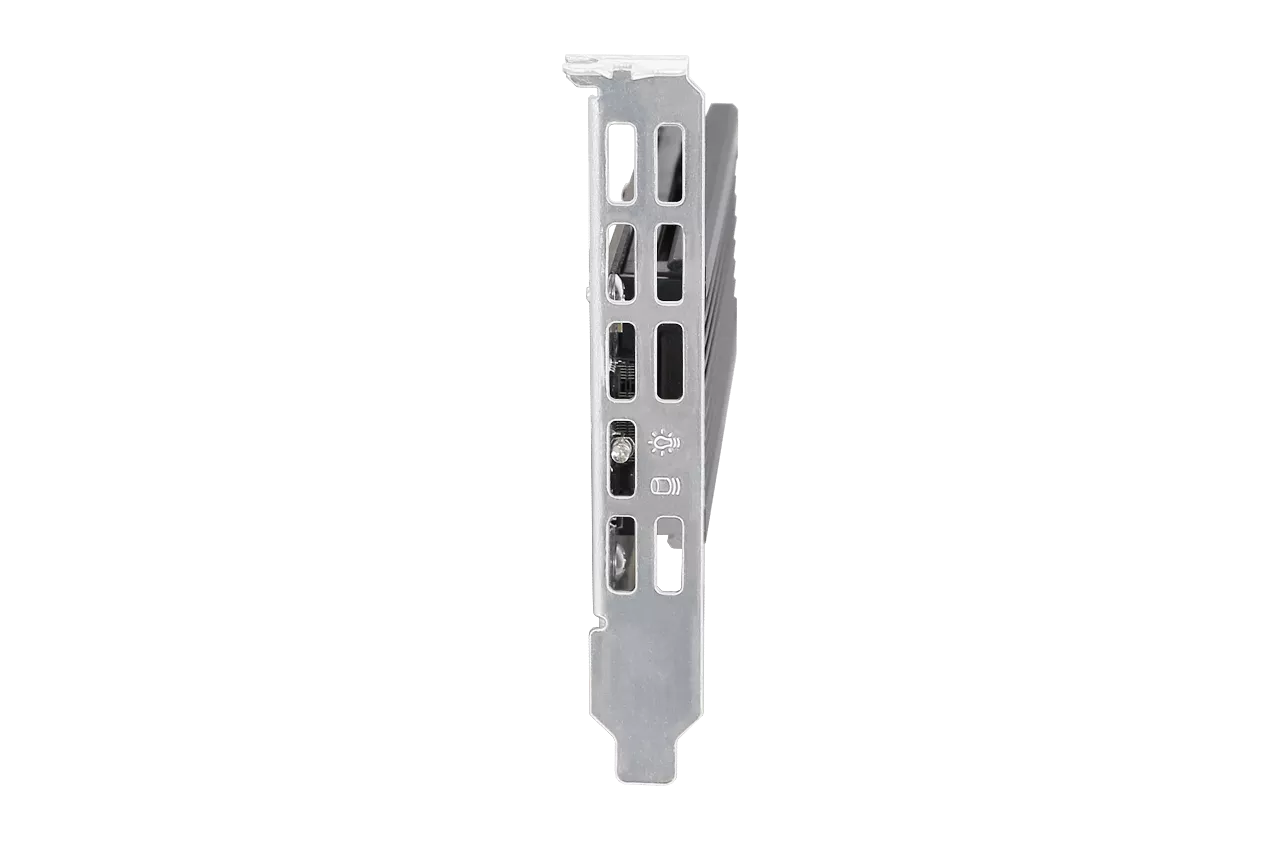

MB987M2P-1B的PCIe支架可在全高和半高配置之间互换，以实现灵活的系统安装。如果您需要更换自己的非原厂半高PCIe支架（不含），请自行更换，我们的设计也为此添加了所需的螺丝孔间距。

产品特色

MB987M2P-1B配备了LED指示灯，用于显示硬盘的电源和活动状态。如果未安装任何硬盘，LED指示灯会自动关闭以节省电源。

您可以选择是否使用2-pin 硬盘活动信号输出（不包括电缆）显示于计算机前板，方便查看硬盘的活动状态。

* 可安装1个M.2 PCIe NVMe SSD，支持长度包括2230（30mm），2242（42mm），2260（60mm），2280（80mm）和22110（110mm）
* 使用1 x PCIe 3.0/4.0 x4界面，同时支持安装至PCIe 4.0 x 8和x 16插槽
* 仅安装在单一全高PCIe扩充槽位
* 可选的螺孔可用于半高PCIe支架（不包括在内）
* 半高设计允许多个托架并排安装于模块化设计中
* 整合式散热器和充足的通风，实现出色的被动冷却
* 免工具的硬盘安装设计，易于维护和升级
* 主动式电源技术（APT）在未安装硬盘时自动关闭设备以节省电源
* PCIe接口同时提供电源和数据传输，减少电缆混乱
* 可选的硬盘活动信号输出可让您将硬盘活动信号传输到计算机主机前板
* 兼容2019+ Mac Pro PCIe扩充插槽

产品名称：	1盘位M.2 NVMe SSD转PCIe 4.0 x4转接器，附散热机壳和PCIe支架
型号：	MB987M2P-1B
颜色：	黑色和银色
支持硬盘尺寸：	1 个 M.2 PCIe NVMe SSD (2230/2242/2260/2280/22110)
兼容硬盘类型：	NVMe
硬盘数量：	1
最大硬盘长度：	30mm – 110mm
适用装置空间：	1个 PCIe 4.0 x 4 / x 8 / x 16 扩充槽
主机接口：	PCIe 3.0/4.0 x 4
电源接口：	PCIe
传输速率：	PCIe 3.0 最高达 32Gbps PCIe 4.0 最高达 64Gbps (视硬盘速度而定)
支持硬盘容量：	无限制
散热方式 (被动)：	铝制散热器与导热胶垫
结构材料：	金属与ABS塑胶
产品尺寸（W x H x D）：	162.8 x 22 x 122mm
产品重量：	125.2g
包装毛重：	210.5g
硬盘 LED 指示灯：	电源指示灯(恒绿色 LED灯)／读取指示灯(闪烁绿色 LED灯)
包装内容：	本机装置、使用手册、导热胶垫
M.2连接器插拔次數：	5,000
湿度：	5%~65% RH
工作温度：	0°C - 60°C (32°F - 140°F)
储存温度：	-35°C - 70°C (-31°F - 158°F)
认证：	CE, RoHS, REACH
保修年限：	3年

快速链接：

问：在系统开机的情况下将我的NVMe硬盘抽出，再重新插入设备后没有被侦测到？

答: 对于支持热插拔功能的系统，在系统开机时，每个SSD的插入和拔出后需要从操作系统进行手动刷新，以便系统识别硬盘。如果执行手动刷新后仍然无法检测到硬盘，请通过service@icydock.net.cn与我们联系以获取更多帮助。

如果您在执行手动刷新后无法检测驱动器，您的系统可能不支持热插拔功能。我们建议您与主板/附加卡制造商检查一下，看看它是否支持NVMe热插拔功能。
Windows 10 / Windows 8 – 在工作列上的搜索框中，输入【装置管理员】，接着从选单中以右键单击【磁碟机】，选择【扫描硬件变更】。

Windows 7 – 右键单击桌面上的【我的计算机】图示，选择【属性】，单击【装置管理员】，右键单击【磁碟机】，选择【扫描硬件变更】。

如果执行手动重新整理后仍然无法侦测到硬盘，则系统可能不支援热插拔功能。我们建议您与主板/附加卡制造商联系，以查看其是否支援NVMe热插拔功能。

问: ICY DOCK NVMe机台是否支持PCIe 4.0标准？

答: 是的，所有ICY DOCK NVMe机台都支持PCIe 4.0标准。但是，将PCIe 3.0设备连接到PCIe 4.0主机时，频宽将限制为PCIe 3.0。 PCIe 4.0专属机种正在开发中，如果您希望收到产品最新消息，请订阅ICY DOCK 电子报。
问: 当我将M.2 SSD安装至硬盘托盘后，很难将硬盘托盘的上盖阖上导致无法将硬盘托盘完全插入转接盒中。

答: 请确保使用M.2可调式扣锁将M.2 SSD固定。若M.2可调式扣锁未完全固定，则托盘盖将无法正确关闭。如果您在固定M.2可调式扣锁或关闭托盘盖时遇到困难，则您使用的M.2 SSD可能没有符合标准的M.2 SSD厚度，该厚度小于每侧1.5mm的高度，且总高度不超过3.8mm。使用非标准厚度的M.2 SSD会导致M.2可调式扣锁和托盘盖无法密合，并且M.2接口无法对准。如果您在将硬盘托盘插入抽取盒时遇到问题，请立即停止操作并检查硬盘厚度，以确保其符合标准M.2 SSD厚度-每一侧的高度小于1.5mm，总高度小于3.8mm。

注意：某些M.2 SSD使用金属散热标签，该标签会使每侧的厚度超过1.5mm。取下贴纸可以解决问题，但后果自负（可能会使SSD的保修失效）
ICY DOCK转接盒设计为与标准厚度的M.2 SSD兼容。我们强烈建议购买前检查硬盘的厚度，请参阅以下不兼容的M.2 SSD列表以了解更多信息:

已知与ICY DOCK转接盒不兼容的M.2 NVMe SSD:
<

Intel	Optane 905p(380GB)
	SSDPEL1D380GAX1
Team Group	CARDEA ZERO(240GB/480GB)		CARDEA ZERO Z440
	TM8FP2240G0C110	TM8FP2480G0C110	(256GB/512GB/1TB)
			TM8FP2240G0C110	TM8FP2480G0C110
			TM8FP5001T0C110
	CARDEA Liquid(256GB/512GB/1TB)		CARDEA ZERO Z330(256GB/512GB/1TB)
	TM8FP5256G0C119	TM8FP5512G0C119	TM8FP5256G0C119	TM8FP5512G0C119
	TM8FP5001T0C119		TM8FP8256G0C311
	CARDEA ZERO Z340 (256GB/512GB/1TB)		CARDEA Ceramic C400(1TB/2TB)
	TM8FP9256G0C311	TM8FP9512G0C311	TM8FP9256G0C311	TM8FP9512G0C311
	TM8FP9001T0C311
	T-CREATE CLASSIC(1TB)		T-CREATE EXPERT (1TB/2TB)
	TM8FPE001T0C611		TM8FPE001T0C611
WD	Black SN750 (500GB/1TB/2TB)		Black-The Game Awards Limited Edition
	WDS500G3XHC	WDS100T3XHC	(500GB/1TB/2TB)
	WDS200T3XHC		WDS500G3XHC	WDS100T3XHC
ADATA	XPG GAMMIX S11 Pro (256GB/512GB/1TB/2TB)		XPG GAMMIX S5(256GB/512GB/1TB)
	AGAMMIXS11P-256GT-C	AGAMMIXS11P-512GT-C	AGAMMIXS5256GT-C	AGAMMIXS5512GT-C
	AGAMMIXS11P-1TT-C	AGAMMIXS11P-2TT-C	AGAMMIXS51TT-C
	XPG SPECTRIX S40G RGB(512GB/1TB)		XPG GAMMIX S50 (1TB/2TB)
	AS40G-512GT-C	AS40G-1TT-C	AGAMMIXS50-1TT-C	AGAMMIXS50-2TT-C
	SWORDFISH(250GB/500GB/1TB/2TB)		FALCON(256GB/512GB/1TB/2TB)
	ASWORDFISH-250G-C	ASWORDFISH-500G-C	AFALCON-256G-C	AFALCON-512G-C
	ASWORDFISH-1T-C	ASWORDFISH-2T-C	AFALCON-1T-C	AFALCON-2T-C
Asgard	AN1 (256GB/512GB/1TB)		AN3(500GB/1TB/2TB)
	AN 256NVMe-M.2/80	AN 512NVMe-M.2/80	AN3 500NVMe-M.2/80	AN3 1TNVMe-M.2/80
	AN 1TNVMe-M.2/80		AN3 2TNVMe-M.2/80
	AN3+(512GB/1TB/2TB)
	AN3+ 512NVMe-M.2/80	AN3+ 1TNVMe-M.2/80
	AN3+ 2TNVMe-M.2/80
Asura	Genesis Xtreme (256GB/512GB/1TB)
	AGX0256BK	AGX0512BK
	AGX1024BK	AGX2048BK
Corsair	MP600(500GB/1TB/2TB)
	CSSD-F500GBMP600	CSSD-F1000GBMP600
	CSSD-F2000GBMP600
Gloway	VAL(120GB/240GB/500GB)
	VAL120NVMe-M.2/80	VAL240NVMe-M.2/80
	VAL500NVMe-M.2/80
Gigabyte	AORUS RGB (256GB/512GB)		AORUS NVMe Gen4 (500GB/1TB/2TB)
	GP-ASM2NE2256GTTDR	GP-ASM2NE2512GTTDR	GP-ASM2NE6500GTTD	GP-ASM2NE6100TTTD
			GP-ASM2NE6200TTTD
KingDian	NV480 PRO(128GB/256GB/512GB/1TB)
	NV 480 PRO 128GB	NV 480 PRO 256GB
	NV 480 PRO 512GB	NV 480 PRO 1TB
Micron	2100AI(1TB)
	MTFDHBK1T0TDP
Patriot	Viper Gaming VPR100 RGB (256GB/512GB/1TB/2TB)		Viper Gaming VPN100
	VPR100-256GM28H	VPR100-512GM28H	(256GB/512GB/1TB/2TB)
	VPR100-1TBM28H	VPR100-2TBM28H	VPN100-256GM28H	VPN100-512GM28H
			VPN100-1TBM28H	VPN100-2TBM28H
	Viper Gaming VP4100 (256GB/512GB/1TB/2TB)
	VP4100-1TBM28H	VP4100-2TBM28H

Plextor	M8PeG(128GB/256GB/512GB/1TB)		M9PG (256GB/512GB/1TB)
	PX-128M8PeG	PX-256M8PeG	PX-256M9PG	PX-512M9PG
	PX-512M8PeG	PX-1TBM8PeG	PX-1TM9PG
	M9PeG(256GB/512GB/1TB)
	PX-256M9PeG	PX-512M9PeG
	PX-1TM9PeG
Sabrent	Rocket (256GB/512GB/1TB/2TB/4TB)		Rocket Q (500GB/1TB/2TB/4TB/8TB)
	SB-ROCKET-256	SB-ROCKET-512	SB-RKTQ-500	SB-RKTQ-1TB
	SB-ROCKET-1TB	SB-ROCKET-2TB	SB-RKTQ-2TB	SB-RKTQ-4TB
	SB-ROCKET-4TB		SB-RKTQ-8TB
	Rocket NVMe(500GB/1TB/2TB)		Rocket Q4 (1TB/2TB/4TB)
	SB-ROCKET-NVMe4-500	SB-ROCKET-NVMe4-1TB	SB-RKTQ4-1TB	SB-RKTQ4-2TB
	SB-ROCKET-NVMe4-2TB	SB-ROCKET-NVMe4-HTSK-500	SB-RKTQ4-4TB	SB-RKTQ4-HTSS-1TB
	SB-ROCKET-NVMe4-HTSK-1TB	SB-ROCKET-NVMe4-HTSK-2TB	SB-RKTQ4-HTSS-2TB	SB-RKTQ4-HTSS-4TB
Seagate	Nytro 5000 (400GB/480GB/800GB/960GB/1.6TB/1.9TB)
	XP400HE30002	XP400HE30012	XP480LE30002	XP480LE30012
	XP800HE30002	XP800HE30012	XP960LE30002	XP960LE30012
	XP1600HE30002	XP1600HE30012	XP1920LE30002	XP1920LE30012
SK Hynix	PE41010(960GB)		PE4011 (1920GB)
	HFS960GD0TEG-6410A		HFS1T9GD0TEG-6410A
Toshiba	BG2(512GB)
	THNSN0512GSXA

已知与ICY DOCK转接盒不兼容的M.2 NVMe SSD:

Crucial	M550(512GB)
Crucial	CT128M550SSD4	CT256M550SSD4	CT512M550SSD4
Silicon Power	MDA350S (32GB/64GB/128GB/256GB/512GB)
	SP032GIMDA351SV0	SP064GIMDA351SV0	SP128GIMDA351SV0	SP256GIMDA351SV0
	SP512GIMDA351SV0

如果问题仍然存在，请联系 service@icydock.net.cn ，以便我们尽快为您解决问题。
