ToughArmor MB601M2K-1B

免工具安装设计1盘位M.2 NVMe SSD PCIe 4.0 全金属带锁硬盘抽取盒,适用于3.5英寸软驱位 (使用 U.2 SFF-8639接口)
产品详细信息





  • 产品介绍

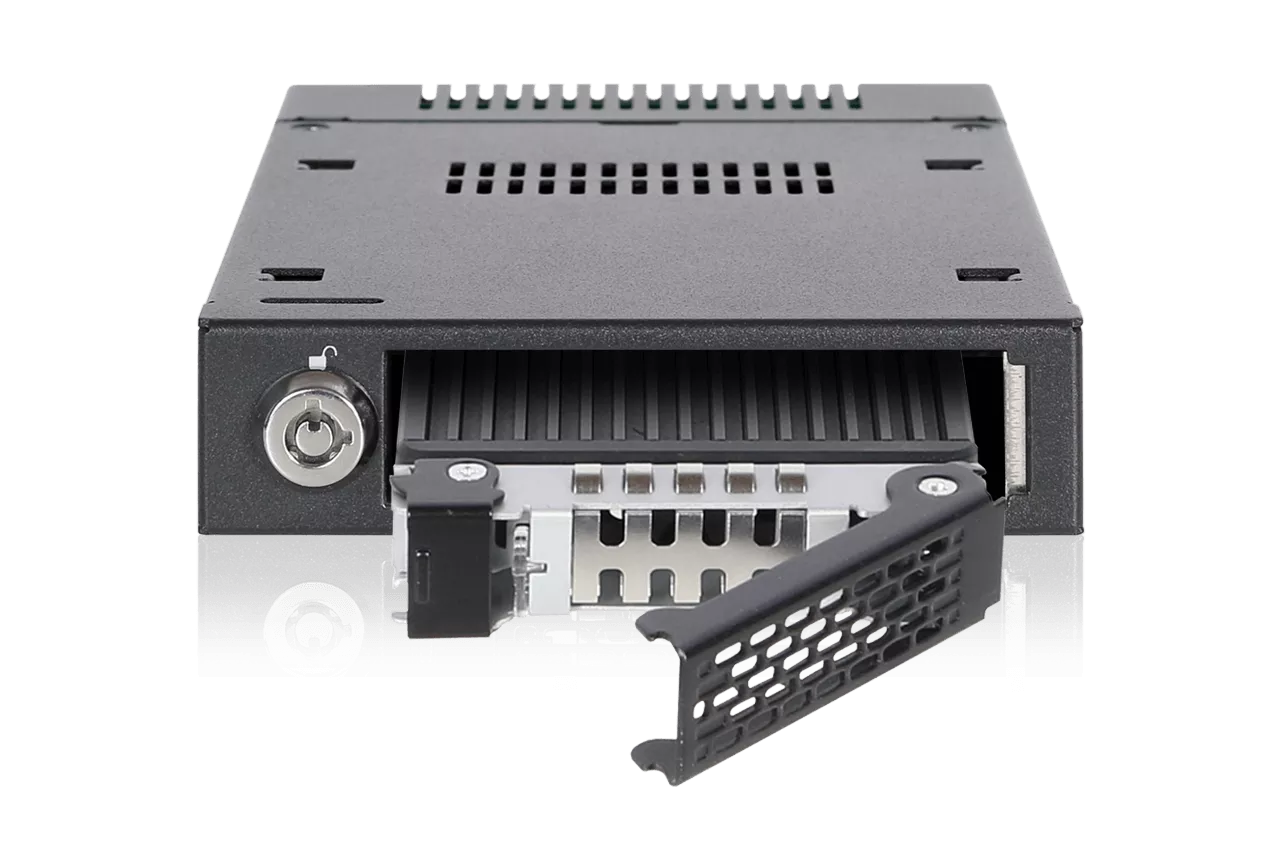

    MB601M2K-1B是首款全金属的M.2 PCIe 3.0/4.0 NVMe转3.5" 硬盘抽取盒,支持超高速32Gbps数据传输;可兼容所有长度和品牌M.2 PCIe NVMe SSD,如,三星、西部数据、英特尔、Corsair、 Adata等品牌。
  • 可插拔设计
    由于M.2 SSD不是为热插拔设计的,加上它们外露的电路板和精密的连接器,通常只有250次插入和拔出,但装入MB601M2K-1B,您的M.2 SSD将会被包裹在一个全金属的盒子里面,并利用ICY DOCK的10,000+插入/拔出连接器,插拔抽取功能只需重启电脑即可快速抽换SSD,使系统维护方便快捷;此外,接地设计可保护您的M.2 SSD免受电磁干扰,确保您的数据安全。
  • 免工具硬盘安装
    可调节滑轨设计可以免工具安装所有标准M.2 PCIe NVMe SSD长度,包括2230 (30mm)、2242 (42mm)、2260 (60mm)、2280 (80mm)和22110 (110mm);独特功能的锁扣滑轨,可针对不同的长度的M.2 SSD螺丝孔自行定位并扣锁和固定,保护您的M.2 SSD免受振动和外力的损害。
  • 兼容M.2 SSD类型
  • 全金属结构,坚固耐用
    坚固耐用的全金属结构,包括底盘、托盘和安装支架,有助于确保产品的使用寿命,并有助于散热;内置防振机构,可降低噪音。
  • 高效冷却效能
    ICY DOCK设计独特的托盘带有一个集成的铝制散热器,并附有一层散热垫,可给您的SSD提供高效的散热效能。
  • 高效传输速率

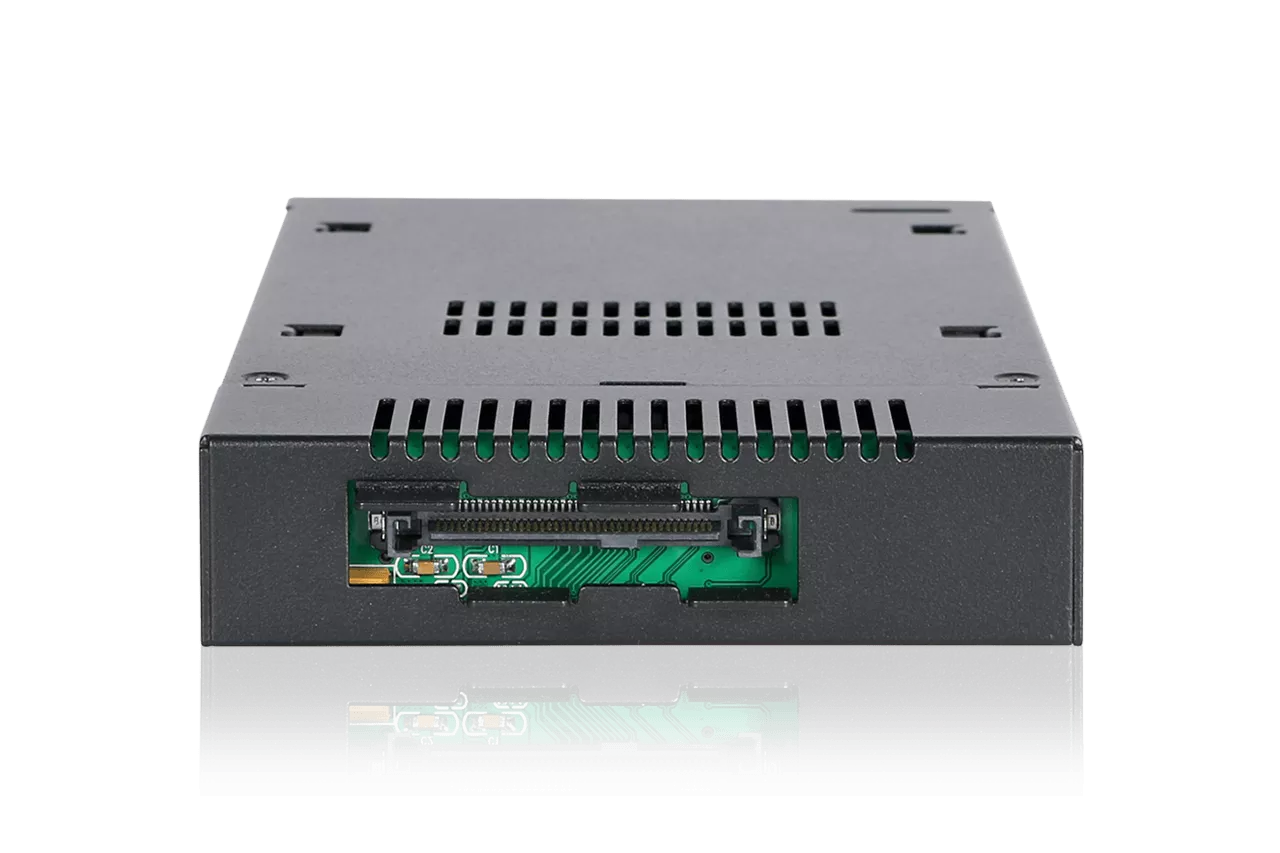

    利用U.2 (SFF-8639) NVMe连接器支持64Gbps的全NVMe带宽规范,比传统的SATA标准快5倍以上,使其成为企业服务器、数据中心、摄影和媒体专业人员等数据密集型应用程序的理想选择。
  • 通风孔设计
    各个侧面的通风孔进一步散发,与计算机的冷却系统一起使用,即使在负载下也可以保护硬盘免受过热损坏。
  • LED灯设计
    托盘中内置的LED状态灯可让您实时监控硬盘的状态;电源主动启动技术在未安装硬盘时时,LED会关闭,节能省电。
  • 安全锁防护
    托盘带有独立的2段式钥匙锁,可将硬盘锁定到位,保护您的数据资料安全,并防止硬盘意外弹出或他人随意抽走硬盘,非常适合于额外要安全考虑的高风险应用,例如军事应用和车载PC等。
  • 防尘设计
    这款硬盘抽取盒在前面设计了防尘盖,可保护硬盘盒内部免受灰尘堆积阻塞内部连接器并造成额外的磨损。
  • 卓越的产品兼容性
    MB601M2K-1B 与 Adaptec、Areca、Broadcom、HighPoint、Supermicro 等主要的主板品牌、RAID/HBA 卡和 M.2 转接器兼容。 这种兼容性使您可以自由地从各种硬件选项中进行选择,超越单一品牌系统配置的限制。 有关产品兼容性的更多信息,请点击此处
  • 可与MB601VK-1B托盘互换使用
    可与ToughArmor MB601VK-1B托盘互换使用,与U.2和M.2 SSD兼容,因为这两款硬盘盒使用相同的外壳结构,因此它们的托盘是兼容的,可以在它们之间互换使用。
  • (搭配推荐)3.5" 转 5.25" 装置空间 硬盘转接架
    使用 Flex-Fit MB343SP 硬盘转接架,将您的 5.25" 装置空间 转换为 2.5”+3.5" 硬盘设备的装置空间,它采用坚固的一体式设计,有额外的2个 2.5" 硬盘插槽,可提供额外的硬盘存储空间。
  • ( 搭配推荐 ) U.2 SSD转 USB 3.0转接器
    使用 EZ-Adapter Ex MB931U-1VB U.2 SSD转 USB 3.0转接器,随时随地读取您的 M.2 SSD。 只需将 EZ-Adapter Ex 连接至 MB601M2K-1B 的硬盘抽取盘,然后将 USB 接口连接至笔记本电脑或是桌面计算机。
可定制的 ICY DOCK 硬盘抽取盒: 专为满足 TAA 和 UL 认证标准等而量身定制!
在ICY DOCK,我们深知遵循各种行业和安全标准的重要性。 尽管我们的标准产品已经是以最高质量为目标制作的,但我们依然为客户提供了定制服务ICY DOCK硬盘抽取盒和硬盘转接架的选项,以满足他们的特定认证要求。 这包括 TAA 和 UL 标准以及宽温测试等标准。

我们的专业团队已充分准备好调整产品的材料和设计,以确保完全合规此外,我们在整个认证过程中为客户提供全面的指导。我们的目标不仅是满足产品精确的规格,而且要确保我们的产品成功通过严格的测试。 下面是一个详细的表格,其中列出了可以在我们的定制方案中进行测试的所有可选认证。
ToughArmor MB601M2K-1B的可选认证如下:
TAA 遵守《贸易协定法》
UL 安全标准认证
UL94 塑料材料的耐燃性
FCC 联邦通信委员会合规性
宽温测试 MIL-STD-810H - 方法 501.7 & 502.7
*IEC 60529 (IPX5) 国际防护等级认证 (防泼水防尘)

*硬盘抽取盒需要添加定制的前防水面板才能通过 IEC 60529 (IPX5) 认证。 防水指的是当产品安装在机箱中时,防止水或粉尘透过前面板进入机箱,而不是使整个硬盘抽取盒具有防水功能。

为特定认证定制 ICY DOCK 产品需要支付创建证书的费用,包括必要的测试费用。请注意,某些证书可能需要定期支付费用才能保持有效性。如需更多详细信息和咨询,请通过 service@icydock.net.cn与我们联系

主要特点

*适用于任何标准的30mm到110mm M.2 NVMe SSD长度,(30mm 2230、42mm 2242、60mm 2260、80mm 2280和110mm 22110)


*可调节扣锁式滑轨可牢固固定所有长度的m.2 NVMe SSD


*适应于任何标准的3.5英寸软驱位


*使用U.2端口(SFF-8639)进行连接,需要NVMe主机


*支持64 Gbps的完整NVMe带宽规范


*坚固的全金属外壳,符合防火试验要求


*集成式散热器和充足的通风以实现出色的被动冷却


*2段式按键锁,提供额外的物理安全性


*鹰钩式托盘闩锁将托盘牢固地固定在机箱内


*EMI接地–保护硬盘驱动器免受电气损坏


*防振技术(AVT)可以降低噪音并保护环境免受损害


*未安装SSD时,电源主动启动技术(APT)通过关闭设备来节省功率


*业界领先的3年保修

规格
产品名称: MB601M2K-1B M.2 NVMe PCIe SSD转2.5" U.2 SSD硬盘抽取盒
型号: MB601M2K-1B
颜色: 黑色
支持硬盘尺寸: 1 x M / B + M key M.2 PCIe NVMe SSD
兼容硬盘类型: M.2 NVMe SSD
硬盘数量: 1
最大硬盘长度: 2230/2242/2260/2280/22110
适用装置空间: 1 x 3.5英寸软驱位
主机接口: U.2接口 (SFF-8639)
电源接口: 通过U.2接口 (SFF-8639)
传输速率: 最高达 64Gbps(视硬盘速度而定)
支持硬盘容量: 无限制
散热方式: 金属散热
结构/材料: 全金属
硬盘安全: 2段式钥匙锁
产品尺寸(长 x 宽 x 高): 168.7 x 101.2 x 25.4mm
产品净重: 546g
包装毛重: 618g
硬盘LED指示灯: 硬盘通电:恒亮绿色;硬盘运行:闪烁绿色
包装内容: 本机装置、使用手册、螺丝、钥匙、导热片
连接器插拔次数: 10,000
湿度: 5%~65% RH
工作温度: 0°C to 60°C (32°F to 140°F)
储存温度: -35°C to 70°C (-31°F to 158°F)
认证: CE, RoHS, REACH
保修年限: 3年


适用抽取盘:
常见问题

问: M.2 SSD 可以热插拔吗?

答: 答:不可以,M.2 SSD 并非设计为支持热插拔。如果您需要一个 NVMe 存储机箱,以便在系统运行时添加或删除驱动器,我们建议 使用 U.2 硬盘盒


问: 我通过 miniSAS HD (SFF-8643) 接口将我的 Oculink NVMe PCIe HBA/RAID 卡连接至 MB601M2K-1B,但 M.2 硬盘没有被我的系统侦测到。

答: 由于设备上使用的接口Pin脚定义不同,MB601M2K-1B 与 Oculink PCIe HBA/RAID 卡不兼容。 请参阅常见问题部分中兼容 MB601M2K-1B 的 HBA/RAID 卡的兼容性列表。


问: 您能推荐适用于 MB601M2K-1B 的扩充卡吗?

答: 以下扩充卡与 MB601M2K-1B 兼容。 我们强烈建议使用官方线材以获得最佳兼容性。





我们目前正在与主要的扩充卡制造商合作认证我们的 NVMe 抽取盒。 我们将在列表中加入兼容的扩充卡。

您可以点击 此处 回报可兼容的扩充卡/线材。 如果您想检查不在列表中的扩展卡的兼容性,请点击 此处


问: 我已经按照产品手册中的说明完成了硬盘和设备的安装,但系统仍然无法检测到硬盘。如何解决此问题?

答: 请首先确认硬件的兼容性,并确保硬盘、硬盘盒、电缆和主机接口兼容。尝试将硬盘直接连接到主机,看看系统能否检测到硬盘。如果仍然检测不到,则可以排除硬盘盒的问题。您也可以尝试用不同的硬盘、电缆或系统连接硬盘盒,看看是否能解决问题。如果系统仍无法检测到它,以下是一些可能的问题:

系统中的 PCIe 通道不足: 无论是将硬盘盒连接到主板还是扩充卡,都必须注意可用 PCIe 通道的数量是有限的。这包括了解 CPU 和芯片组提供的通道数量及其分配方法。否则可能会导致传输速度变慢、连接不稳定,甚至无法检测到硬盘。
接口不兼容: 验证主板或扩充卡上的 Mini-SAS HD、OCuLink 或 SlimSAS 接口是否能够支持 NVMe 至关重要。
接口pin标准不兼容: 在将硬盘盒连接到主板或扩充卡上的 Mini-SAS HD、OCuLink 或 SlimSAS 端口之前,请确认该端口使用的pin标准与我们硬盘盒上的端口相同。要检查我们硬盘盒的pin标准,可参考我们产品页面上的规格表,其中说明了pin标准是传统标准还是 SFF-9402 1.1。
电缆过长: 为确保最佳性能,建议使用不超过 50 厘米的连接线。使用过长的电缆会导致信号损失过大,从而导致传输速度变慢、连接不稳定,甚至无法检测到硬盘。此外,我们建议设备和主机使用相同的接口连接器,以防止出现任何潜在的兼容性问题。

问: 使用Intel英特尔/Broadcom博通 Tri-Mode HBA和RAID卡时,并连接产品MB601M2K-1B,但硬盘在系统上无法显示?

答: 这个状况是由于RAID卡制造商Tri-Mode卡,在连接器的pin脚定义,与市面上的U.2连接器的pin脚定义不相同所造成。 当使用Tri-Mode卡与U.2 NVMe SSD时,必须使用Tri-Mode卡和U.2的支持线材进行兼容,这将把回复到标准的U.2规格。 更多信息-> 点击这里


问: 系统没有检测到我安装在 ICY DOCK 硬盘盒中的 M.2 SSD。我应该怎么办?

答: 由于 M.2 SSD 不是为热插拔而设计的,请确保在插入或移除 M.2 SSD 之前关闭设备/系统。如果系统仍然无法检测到硬盘,请按照以下步骤手动扫描新硬件:



如果您在执行手动刷新后无法检测到硬盘,则您的系统可能不支持热插拔功能。我们建议您咨询主板/附加卡制造商,看看它是否支持 NVMe 热插拔功能。



Windows 11 / Windows 10 / Windows 8 – 在工作栏的搜索栏中打入【装置(Device Manager)】,然后从列表中以右键点击【磁驱(disk drive icon)】并选择【扫描硬件变更(scan for hardware changes)】



Windows 7 – 以右键点击桌面上的电脑图标并选择【内容(properties)】,点击【装置管理员 (Device Manager)】,然后以右键点击电脑图标并且选择【扫描硬件变更 (scan for hardware changes)】


Image result for disk drive scan for hardware changes




问: ICY DOCK NVMe 硬盘抽取盒是否支持PCIe 4.0 标准?

答: 是的,所有ICY DOCK NVMe硬盘抽取盒都支持PCIe 4.0 x4标准,传输速率高达64Gbps。


问: 当我将M.2 SSD安装至硬盘抽取盘后,很难将硬盘抽取盘的上盖阖上导致无法将硬盘抽取盘完全插入转接盒中。

答: 请确保使用M.2可调式扣锁将M.2 SSD固定。 若M.2可调式扣锁未完全固定,则硬盘抽取盘上盖将无法正确关闭。 如果您在固定M.2可调式扣锁或关闭抽取盘上盖时遇到困难,则您使用的M.2 SSD可能没有符合标准的M.2 SSD厚度,该厚度小于每侧1.5mm的高度,且总高度不超过3.8mm。 使用非标准厚度的M.2 SSD会导致M.2可调式扣锁和抽取盘上盖无法密合,并且M.2接口无法对准。 如果您在将硬盘抽取盘插入抽取盒时遇到问题,请立即停止操作并检查硬盘厚度,以确保其符合标准M.2 SSD厚度-每一侧的高度小于1.5mm,总高度小于3.8mm。

Metal heat dissipation sticker



注意: 某些M.2 SSD使用金属散热标签,该标签会使每侧的厚度超过1.5mm。 取下贴纸可以解决问题,但后果自负(可能会使SSD的保固失效)



ICY DOCK转接盒设计为与标准厚度的M.2 SSD兼容。 我们强烈建议购买前检查硬盘的厚度,请参阅以下不兼容的M.2 SSD列表以了解更多信息:



已知与ICY DOCK转接盒不兼容的M.2 NVMe SSD:




如果问题仍然存在,请联系 service@icydock.net.cn ,以便我们尽快为您解决问题。 点击 此处回报兼容/不兼容的M.2 SSD。

点击 此处 回报兼容/不兼容的M.2 SSD。


问: 插入硬盘抽取盒时,感觉硬盘抽取盒的上部和下部金属弹簧卡住了。我该怎么办?

答: 从盘柜中卸下硬盘抽取盒,然后重新插入抽取盒,同时不对抽取盒前面的金属网板施加过大的压力。前金属网板上的力过大可能会使顶部和底部金属弹簧弯曲,从而导致插入硬盘抽取盒时出现困难。因此,发生这种情况时,请不要强行插入硬盘抽取盒,因为它可能会损坏金属弹簧。

如发现以上情况请联系ICY DOCK客服人员。


metal spring
请不要对金属网板施加过大的压力,如图所示
