| 产品名称： | 全金属4盘位2.5" NVMe U.2 SSD PCIe 3.0/4.0 转5.25" 光驱位空间 内置固态硬盘抽取盒 |
| 型号： | MB699VP-B |
| 颜色： | 黑色 |
| 支持硬盘尺寸： | 4 x 2.5" U.2 SSD |
| 兼容硬盘类型： | U.2 NVMe |
| 硬盘数量： | 4 |
| 最大硬盘高度： | 15mm |
| 适用装置空间： | 5.25" 光驱位装置空间 |
| 主机接口： | 4 x miniSAS HD (SFF-8643) |
| 电源接口： | 2 x 15 pin SATA 电源接口 |
| 传输速率： |
PCIe 3.0 最高达 32Gbps
PCIe 4.0 最高达 64Gbps(取决于硬盘速度) |
| 支持硬盘容量： | 无限制 |
| 散热方式： | 2 x 40mm风扇散热+金属散热 |
| 结构/材料： | 全金属 |
| 支持热插拔： | 是 |

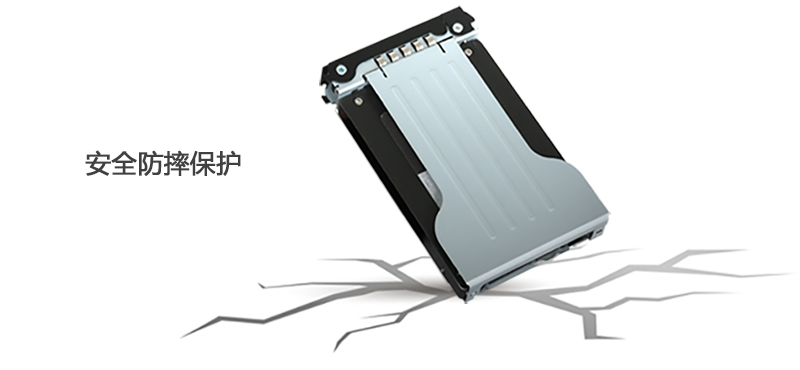

| 硬盘防护： | 防震动 |
| 产品尺寸（长x宽x高）： | 146 x 140.3 x 41.3mm |
| 产品净重： | 911.2g |
| 包装毛重： | 935.2g |
| 硬盘LED指示灯： | 硬盘通电：恒绿；硬盘运作：闪烁绿色 |
| 包装内容： | 本机装置、使用手册、螺丝、ID标签 |
| 连接器插拔次数： | 10,000 |
| 湿度： | 5%~65% RH |
| 工作温度： | 0°C - 60°C (32°F - 140°F) |
| 储存温度： | -35°C - 70°C (-31°F - 158°F) |
| 认证： | CE, RoHS, REACH |
| 保修年限： | 5年 |
Q: 我通过miniSAS HD （SFF-8643） 接口将我的 Oculink 或 SlimSAS NVMe PCIe HBA/RAID 卡连接至 MB699VP-B，但 U.2 硬盘没有在我的系统中被侦测到。
A: 由于设备上使用的接口Pin脚定义不同，MB699VP-B 与 Oculink 或 SlimSAS PCIe HBA/RAID 卡不兼容。 请查看常见问题部分中与 MB699VP-B 兼容的 HBA/RAID 卡的兼容性列表。
Q: 请推荐能与MB699VP-B搭配使用的扩充卡？
A: 以下扩充卡和MB699VP-B兼容。 我们强烈建议使用官方线材以获得最佳兼容性。
| 品牌 | 扩充卡 | 兼容线材 | |
| Awesome | AWD-DT-131 (M.2 to miniSAS HD) |
Mini-SAS HD 4-Lane 转 Mini-SAS HD 4-Lane 接口线材 (SFF-8643 4i 转 SFF-8643 4i) 下载 pin脚 配置图 请将您要用于兼容性检查的 线材的 pin脚配置图 发送给我们 已知可兼容线材: Micro SATA Cables RHS36-2583 Amphenol RHS36-0357 Twozoh DP-014-0.5M Twozoh DP-014-1.0M 注意：以上网站不隶属于ICY DOCK，不针对其产品和服务负责。 |
|
| ASUS | Hyper Kit (M.2 to miniSAS HD) |
||
| Adaptec (HBA) |
HBA Ultra 1200-32i |
HBA Ultra 1200-16i |
SlimSAS 8-Lane 转 2 x Mini-SAS HD 4-Lane 接口线材 (SFF-8654 8i 转 2 x SFF-8643 4i) 下载 pin脚 配置图 请将您要用于兼容性检查的 线材的 pin脚配置图 发送给我们 已知可兼容线材: Adaptec 2305100-R 注意：以上网站不隶属于ICY DOCK，不针对其产品和服务负责。 |
| HBA 1200-16i |
HBA 1200-8i (2 Ports) |
||
| SmartHBA 2200-16i |
|||
| Adaptec (SmartRAID) |
SmartRAID Ultra 3258p-16i /e |
SmartRAID 3254-16i /e |
|
| SmartRAID 3258-16i /e |
SmartRAID 3254-8i (2 Ports) |
||
| SmartRAID 3204-8i (2 Ports) |
SmartRAID Ultra 3258p-32i /e | ||
| HighPoint | SSD7120 | SSD7180 |
Mini-SAS HD 4-Lane 转 Mini-SAS HD 4-Lane 接口线材 |
| SSD7184 (仅SFF-8643) |
|||
| SSD7580 A |
SlimSAS 8-Lane 转 2 x Mini-SAS HD 4-Lane 接口线材 |
||
| Supermicro | AOC-SLG3-2E4 (2 Ports) |
Mini-SAS HD 4-Lane 转 Mini-SAS HD 4-Lane 接口线材 (SFF-8643 4i 转 SFF-8643 4i) 下载 pin脚 配置图 请将您要用于兼容性检查的 线材的 pin脚配置图 发送给我们 已知可兼容线材: Supermicro CBL-SAST-0623 Supermicro CBL-SAST-0658 Supermicro CBL-SAST-0590 注意：以上网站不隶属于ICY DOCK，不针对其产品和服务负责。 |
|
| AOC-SLG3-4E2P | Oculink 4-Lane 转 Mini-SAS HD 4-Lane 接口线材 (SFF-8611 4i 转 SFF-8643 4i) 请将您要用于兼容性检查的 线材的 pin脚配置图 发送给我们 已知可兼容线材: Supermicro CBL-SAST-0929 注意：以上网站不隶属于ICY DOCK，不针对其产品和服务负责。 |
||
| Broadcom (HBA) |
9400-16i | 9405W-16i | Mini-SAS HD 8-Lane 转 2 x Mini-SAS HD 4-Lane 接口线材 (SFF-8643 8i 转 2 x SFF-8643 4i) 下载 pin脚 配置图 请将您要用于兼容性检查的 线材的 pin脚配置图 发送给我们 已知可兼容线材: Broadcom 05-50061-00 注意：以上网站不隶属于ICY DOCK，不针对其产品和服务负责。 |
| 9400-8i8e (2 Ports) (仅SFF-8643) |
9400-8i (2 Ports) |
||
| Broadcom (MegaRAID) |
9440-8i (2 Ports) |
9480-8i8e (2 Ports) (仅SFF-8643) |
|
| 9460-16i | 9460-8i (2 Ports) |
||
| Intel (RAID) |
RSP3TD160F | RSP3QD160J | |
| RSP3MD088F (2 Ports) (仅SFF-8643) |
RMSP3JD160J | ||
| RMSP3CD080F (2 Ports) |
RMSP3HD080E (2 Ports) |
||
| RSP3WD080E (2 Ports) |
RSP3DD080F (2 Ports) |
||
| RMSP3AD160F | |||
| 品牌 | 主板 | 兼容线材 | |
| Supermicro | X11DAi-N (2 Ports) |
Oculink 4-Lane 转 Mini-SAS HD 4-Lane 接口线材 (SFF-8611 4i 转 SFF-8643 4i) 请将您要用于兼容性检查的 线材的 pin脚配置图 发送给我们 已知可兼容线材: Supermicro CBL-SAST-0929 注意：以上网站不隶属于ICY DOCK，不针对其产品和服务负责。 |
|
我们目前正在与主要的扩充卡制造商合作认证我们的 NVMe 抽取盒。 我们将在列表中加入兼容的扩充卡。
您可以点击 此处 回报可兼容的扩充卡/线材。 如果您想检查不在列表中的扩展卡的兼容性，请点击 此处。
Q: 使用Intel英特尔/Broadcom博通 Tri-Mode HBA和RAID卡时，并连接产品MB699VP-B，但硬盘在系统上无法显示？
A: 这个状况是由于RAID卡制造商Tri-Mode卡，在连接器的pin脚定义，与市面上的U.2连接器的pin脚定义不相同所造成。 当使用Tri-Mode卡与U.2 NVMe SSD时，必须使用Tri-Mode卡和U.2的支持线材进行兼容，这将把回复到标准的U.2规格。 更多信息-> 点击这里。
Q: 在系统开机的情况下将我的NVMe硬盘抽出，再重新插入设备后没有被侦测到？
A: 对于支持热插拔（hot-plug）功能的系统，在系统开机时，每次硬盘的插入和拔出都需要从操作系统中手动进行重新整理，以使系统识别硬盘。
如果执行手动刷新后无法检测到硬盘，则您的系统可能不支持热插拔（hot-plug）功能。 我们建议您与主板/扩充卡制造商联系，以确认其是否支持NVMe热插拔（hot-plug）功能。
Windows 10 / Windows 8 – 在工作栏上的搜索框中，输入【装置管理员】，接着从菜单中以右键单击【磁盘机】，选择【扫描硬件变更】。
Windows 7 – 右键单击桌面上的【我的电脑】图标，选择【属性】，单击【装置管理员】，右键单击【磁驱】，选择【扫描硬件变更】。
Q: 锁装置的螺丝似乎太短了，无法稳固锁在我的机壳上，该怎么做？
A: 随附的M3*2.5L螺丝通常适用于厚度为0.8~1mm的电脑机壳金属板。 对于具有更宽 5.25" 装置空间的机箱，请确保将设备置于中心以利将两侧的螺丝孔锁紧。 如果您在将硬盘抽取盒固定至您的设备空间上遇到问题，请透过 service@icydock.net.cn 与我们联系。
Q: 我可以更换设备附带的冷却风扇吗？ 这样做会使保固失效吗？
A: 我们使用的冷却风扇已经在硬盘抽取盒上进行了全面测试，确保其正常运作并支持风扇速度控制（针对某些型号），因此，我们建议客户保留原始风扇以获取最佳效果。 我们了解原始风扇可能并不适合所有应用，因此我们选择在使用第三方风扇的情况下仍然遵守保固条款，但是如果第三方风扇对设备造成电磁干扰损坏，则保固失效。
Q: 购买第三方冷却风扇之前，应检查哪些规格？
A:以下信息是MB699VP-B的风扇规格要求和兼容的风扇型号
| 风扇尺寸 （LxWxH） | 40 x 40 x 10mm | 40 x 40 x 20mm |
| 连接器 | 3 Pin Wafer | |
| 额定电压（ VDC） | 12V DC | |
| 额定电流（ A） | < 0.12A (127mA) | |
| 螺丝规格 | 飞利浦平头-M3 x 15mm-钢 （风扇随附） |
飞利浦平头--M3 x 25mm –钢 （不含） |
相容的风扇型号列表
（未经测试，后果自负）
Q: MB699VP-B 是否支持新的 SATA 3.3 电源禁用功能 （PWDIS）？
A: MB699VP-B 不支持 SATA 3.3 PWDIS 功能。如果您以 MB699VP-B 格式安装带有 PWDIS 的 SATA HDD/SSD，硬盘将无法旋转，系统也无法检测到硬盘。请参阅下面的列表，了解具有 PWDIS 功能的已知 SATA 硬盘/固态硬盘。
已知具有电源禁用功能的 SATA 硬盘/固态硬盘 （PWDIS）
| WD | Ultrastar DC HC510
|
Ultrastar DC HC510
|
Ultrastar DC HC520
|
||||||||||||||||||
| Samsung | PM883
|
注意：SAS 硬盘驱动器或固态硬盘不使用 SATA 电源连接器的引脚 3 来实现 PWDIS 功能，并且与 MB699VP-B 兼容。
虽然我们建议您避免将 SATA HDD/SSD 与 PWDIS 配合使用，但如果您已经购买了驱动器，则可以使用以下方法物理禁用 PWDIS 功能：
方法 1 – 使用 Molex 转 SATA 适配器或电缆断开 SATA 电源连接器针脚 3 的电源。
 |
 |
|
| Molex 转 SATA 适配器 | Molex 转 SATA 电缆 |
方法 2 – 将 Kapton 胶带放在 SATA 电源连接器的引脚 1-3 上，以隔离 3.3V 电源，如下所示。
 |
 |
如果问题仍然存在，请与 service@icydock.net.cn 联系。
Q:ICY DOCK NVMe 硬盘抽取盒是否支持PCIe 4.0 标准？
A: 是的，所有ICY DOCK NVMe硬盘抽取盒都支持PCIe 4.0 x4标准，传输速率高达64Gbps。
问: 插入硬盘抽取盒时，感觉硬盘抽取盒的上部和下部金属弹簧卡住了。我该怎么办？
答: 从盘柜中卸下硬盘抽取盒，然后重新插入抽取盒，同时不对抽取盒前面的金属网板施加过大的压力。前金属网板上的力过大可能会使顶部和底部金属弹簧弯曲，从而导致插入硬盘抽取盒时出现困难。因此，发生这种情况时，请不要强行插入硬盘抽取盒，因为它可能会损坏金属弹簧。
如发现以上情况请联系ICY DOCK客服人员。
 |
| 请不要对金属网板施加过大的压力，如图所示 |
